На морској нафтној платформи у Северном мору, гасовод високог притиска ради на 350 бара и 120°Ц. Прирубнице које повезују делове цеви су заптивенеПрстенасти спојевинаправљен од нерђајућег челика СС316Л. Ове заптивке морају да издрже не само екстремни притисак и температуру процесне течности, већ и немилосрдни напад сланог спреја, влажности и сталног кретања мора. Квар заптивке овде није мала непријатност; то је катастрофалан догађај који може довести до пожара, експлозије, еколошке катастрофе и губитка живота. Избор материјала заптивки је стога једна од најкритичнијих одлука у инжињерингу на мору. СС316Л се појавио као пожељан материјал за заптиваче прстенастих зглобова у овим окружењима јер нуди јединствену комбинацију отпорности на корозију, механичке чврстоће и термичке стабилности којој ниједан други материјал не може да парира по упоредивој цени.
Прстенасте заптивке су металне заптивке које се користе у апликацијама под високим притиском и високим температурама. Дизајнирани су тако да се уклапају у посебно обрађен жлеб на предњој страни прирубнице, стварајући заптивку од метала до метала када су прирубнице спојене вијцима. Акција заптивања се ослања на деформацију материјала заптивке у жлеб, што ствара чврст спој који не пропушта цурење. Материјал заптивача одређује његову способност да издржи корозивна и механичка напрезања апликације. СС316Л, нискоугљенична верзија стандардног нерђајућег челика 316, посебно је погодна за морска и приобална окружења због своје одличне отпорности на хлоридну корозију и корозију у пукотинама. АтНингбо Каките Сеалинг Материалс Цо., Лтд., наша фабрика производи заптивке прстенастих зглобова од СС316Л и других легура високих перформанси више од 15 година, а ми смо усавршили избор материјала и производне процесе како бисмо испунили најзахтевније захтеве оффсхоре индустрије.
Морско окружење је једно од најкорозивнијих природних окружења на земљи. Морска вода садржи око 3,5% растворених соли, првенствено натријум хлорида, заједно са мањим количинама соли магнезијума, калцијума и калијума. Ове соли чине морску воду одличним електролитом, који убрзава процесе електрохемијске корозије. За металне компоненте, комбинација хлоридних јона, раствореног кисеоника и влаге ствара немилосрдни напад који може проузроковати деградацију чак и висококвалитетних материјала током времена. У оффсхоре апликацијама, изазови су још већи. Атмосфера је засићена сланим спрејом, температуре варирају између тропске топлоте и арктичке хладноће, а механичка напрезања су интензивна. Табела у наставку сумира кључне изазове корозије у морским и приобалним окружењима.
| Цорросион Цхалленге | Опис | Утицај на заптивке |
| Цхлориде Питтинг | Локализовани напад хлоридних јона | Рупе и деградација површине |
| Цревице Цорросион | Напад у стагнирајућим подручјима | Деградација на заптивним површинама |
| Галванска корозија | Различити метали у контакту | Убрзана корозија мање племенитог метала |
| Стрес корозија пуцања | Корозија под затезним напрезањем | Изненадно пуцање и квар |
| Ерозија Корозија | Проток течности велике брзине | Механичко уклањање заштитног оксида |
Последице корозије у прстенастим заптивкама су тешке. Кородирана заптивка може изгубити своју заптивну силу, што доводи до цурења. Пукла заптивка може катастрофално да пропадне. На нафтној или гасној платформи на мору, цурење заптивке може ослободити запаљиве угљоводонике, стварајући ризик од пожара или експлозије. У поморском цевоводу, цурење може изазвати контаминацију животне средине. У постројењу за десалинизацију, цурење може угрозити квалитет воде. Избор материјала отпорног на корозију као што је СС316Л стога није само приоритет квалитета; то је императив безбедности. Наша фабрика у Каките-у има велико искуство у снабдевању прстенастих заптивки за употребу у мору и на мору, и разумемо критичну важност избора материјала у овим окружењима.
Када бирају материјал за заптивке за прстенасте спојеве у морским и приобалним окружењима, инжењери морају да бирају између низа опција, укључујући угљенични челик, нерђајући челик, дуплекс нерђајући челик и егзотичне легуре као што су Инцонел и Монел. Сваки материјал има своју комбинацију отпорности на корозију, механичке чврстоће и цене. СС316Л је често пожељан избор јер нуди најбољу равнотежу перформанси и цене за многе поморске апликације. Да бисте разумели зашто, корисно је упоредити СС316Л са другим уобичајеним материјалима. Табела испод даје поређење кључних особина ових материјала.
| Материјал | Отпорност на корозију у морској води | Механичка снага | Цост | Типична примена |
| угљенични челик | Лоше (захтева премаз) | Високо | Ниско | Некритичне, суве апликације |
| СС304 | Умерено (удубљење у хлоридима) | Високо | Ниско | Опште намене, благо окружење |
| СС316Л | Одличан (отпоран на ломљење хлорида) | Високо | Средње | Морска, оффсхоре, хемијска прерада |
| Дуплек СС | Одлично | Врло високо | Високо | Морски под високим притиском и високом температуром |
| Инцонел 625 | Одлично | Врло високо | Врло високо | Екстремно окружење, кисели гас |
| Монел 400 | Одлично | Високо | Високо | Цевоводи за морску воду, измењивачи топлоте |
Кључна предност СС316Л у односу на СС304 је садржај молибдена. СС316Л садржи 2-3% молибдена, што значајно побољшава његову отпорност на корозију удубљења и пукотина у срединама које садрже хлорид. СС304, који не садржи молибден, подложан је питтинг у морској води, посебно у стајаћим подручјима где се хлориди могу концентрирати. Дуплекс нерђајући челик нуди још већу чврстоћу и отпорност на корозију, али је скупљи и тежи за машинску обраду. Инцонел и Монел нуде највише нивое отпорности на корозију, али њихова цена може бити превисока за многе примене. СС316Л нуди најбољу комбинацију отпорности на корозију, механичке чврстоће и цене за већину примена заптивки за прстенасте спојеве на мору и мору.
„Л“ у СС316Л означава „ниско угљеник“. Стандардни СС316 има максимални садржај угљеника од 0,08%, док СС316Л има максимални садржај угљеника од 0,03%. Ова разлика може изгледати мала, али има значајан утицај на перформансе материјала при заваривању и високотемпературним апликацијама. Када се аустенитни нерђајући челици попут СС316 загреју на температуре између 425°Ц и 815°Ц, на границама зрна формирају се талози хром карбида. Овај процес је познат као сензибилизација. Формирање хром карбида исцрпљује околна подручја хрома, смањујући њихову отпорност на корозију. У морском окружењу, осетљива подручја су веома подложна интергрануларној корозији. Смањењем садржаја угљеника, СС316Л минимизира стварање хром карбида, чинећи га отпорним на сензибилизацију и интергрануларну корозију.
Низак садржај угљеника у СС316Л такође побољшава његову заварљивост. Када је СС316 заварен, зона погођена топлотом може постати осетљива ако је садржај угљеника превисок. СС316Л се може заварити без термичке обраде након заваривања у већини примена, јер низак садржај угљеника спречава сензибилизацију. Ово је посебно важно за заптивке за прстенасте спојеве, које се могу произвести заваривањем или машинском обрадом. Табела у наставку сумира кључна хемијска и механичка својства СС316Л.
| Имовина | Спецификација |
| Угљеник (Ц) мак | 0,03% |
| хром (Цр) | 16 - 18% |
| никл (Ни) | 10 - 14% |
| молибден (Мо) | 2 - 3% |
| Манган (Мн) мак | 2,0% |
| Силицијум (Си) мак | 0,75% |
| Фосфор (П) мак | 0,045% |
| Сумпор (С) мак | 0,030% |
| Затезна чврстоћа | 485 - 690 МПа |
| Снага приноса (0,2% оффсет) | 170 - 310 МПа |
| Издужење | 40% мин |
| Тврдоћа (Роцквелл Б) | 95 мак |
У Нингбо Каките Сеалинг Материалс Цо., Лтд., наша фабрика користи само сертификовани СС316Л материјал од реномираних добављача. Ми проверавамо хемијски састав и механичка својства сваке серије материјала коју добијемо. Такође вршимо интергрануларно испитивање корозије на нашим готовим заптивкама како бисмо осигурали да испуњавају захтеве АСТМ А262 Працтице Е. Ова ригорозна контрола квалитета осигурава да наши прстенасти заптивачи пружају поуздане перформансе у најзахтевнијим морским и приобалним окружењима.
Перформансе заптивке прстенастог зглоба не зависе само од материјала већ и од његове геометрије. Заптивка је дизајнирана да стане у жлеб на предњој страни прирубнице. Када су прирубнице спојене вијцима, заптивка се компримује, а њен материјал се деформише како би испунио жлеб и створио заптивање. Облик заптивке и жлеба одређује механизам заптивке. Постоји неколико стандардних профила прстенастих заптивки, од којих сваки има своје карактеристике. Најчешћи су типови Р, РКС и БКС. Р тип је овални или осмоугаони прстен који се користи у стандардним апликацијама. Тип РКС је модификовани овални прстен који се користи у апликацијама са високим притиском. Тип БКС је хексагонални прстен који се користи у апликацијама под високим притиском и високим температурама. Табела у наставку сумира кључне карактеристике ових профила.
| Профил | Облик | Оцена притиска | Типична примена |
| R | Овални или осмоугаони | До 10.000 пси | Опште намене, бунари |
| РКС | Модифиед Овал | До 15.000 пси | Виши притисак, кисела услуга |

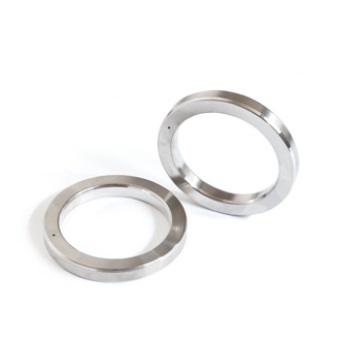

| БКС | Хекагонал | До 20.000 пси | Висок притисак, висока температура |
Избор профила зависи од притиска, температуре и природе течности која се заптива. Р тип је најчешћи и погодан је за широк спектар примена. Тип РКС се користи у апликацијама са високим притиском и има мало другачију геометрију која побољшава перформансе заптивања. Тип БКС се користи у најзахтевнијим апликацијама и дизајниран је да обезбеди поуздано заптивање при притисцима до 20.000 пси. У Нингбо Каките Сеалинг Материалс Цо., Лтд., наша фабрика производи заптивке за прстенасте спојеве у свим овим профилима, у низу величина које одговарају стандардним спецификацијама прирубница.
Следећа табела даје кључне спецификације перформанси за наше СС316Л прстенасте заптивке. Ове спецификације су засноване на стандардном тестирању и дате су као референца за инжењере и стручњаке за набавку.
| Параметар | Спецификација | Тест Стандард |
| Материјал | СС316Л (УНС С31603) | АСТМ А182, АСТМ А479 |
| Тврдоћа | ≤ 160 ХБВ | АСТМ Е10 |
| Затезна чврстоћа | ≥ 485 МПа | АСТМ Е8 |
| Снага приноса | ≥ 170 МПа | АСТМ Е8 |
| Издужење | ≥ 40% | АСТМ Е8 |
| Интергрануларна корозија | Пасс | АСТМ А262 пракса Е |
| Максимална радна температура | 800°Ц (континуирано) | — |
| Максимални радни притисак | 20.000 пси (зависно од профила) | — |
| Завршна обрада | Ра 1,6 µм мак | — |
| Стандардне величине | Р, РКС, БКС профили по АПИ 6А | АПИ 6А |
У нашој фабрици производимо заптивке за прстенасте зглобове како бисмо испунили ове спецификације и још много тога. Такође можемо произвести прилагођене заптивке за посебне примене. Наш процес контроле квалитета укључује инспекцију димензија, сертификацију материјала и тестирање перформанси. Дајемо сертификат о усклађености са сваком наруџбом, документујући састав материјала, механичка својства и резултате испитивања. Овај ниво документације је од суштинског значаја за оффсхоре апликације, где су следљивост и осигурање квалитета од кључне важности.
Питање 1: Која је разлика између СС316 и СС316Л прстенастих заптивки?
Одговор: Примарна разлика је садржај угљеника. СС316 има максимални садржај угљеника од 0,08%, док СС316Л има максимални садржај угљеника од 0,03%. Нижи садржај угљеника у СС316Л чини га отпорним на сензибилизацију и интергрануларну корозију, што је важно у завареним и високотемпературним апликацијама. За морска и приобална окружења, СС316Л је генерално пожељнији због своје супериорне отпорности на корозију.
Питање 2: Да ли се СС316Л заптивачи прстенастих зглобова могу користити у сервису киселог гаса?
Одговор: СС316Л се не препоручује за употребу са киселим гасом (окружења која садрже Х2С) јер је подложна пуцању сулфидног стреса. За примену киселог гаса, обично је потребан тврђи материјал као што је Инцонел 625 или дуплекс нерђајући челик. Избор материјала за заптивање треба да се заснива на специфичном саставу и условима процесне течности. Наш технички тим може да вас посаветује о најбољем материјалу за вашу примену.
Питање 3: Коју максималну температуру могу да издрже СС316Л прстенасте заптивке?
Одговор: СС316Л заптивке прстенастих зглобова могу да издрже континуиране радне температуре до 800°Ц. Међутим, на температурама изнад 425°Ц, материјал може бити подложан сензибилизацији ако није правилно стабилизован. За примену на високим температурама, важно је проверити да ли је материјал био правилно термички обрађен и тестиран на отпорност на међугрануларну корозију. Наша фабрика обезбеђује сертификацију испитивања интергрануларне корозије за све заптивке на високим температурама.
Питање 4: Како да изаберем исправан профил заптивке прстенастог зглоба за моју апликацију?
Одговор: Избор профила зависи од притиска, температуре и природе течности. Р тип је погодан за апликације опште намене до 10.000 пси. Тип РКС се користи за веће притиске до 15.000 пси. Тип БКС се користи за најзахтевније апликације до 20.000 пси. Спецификација прирубнице ће такође диктирати потребан профил. Наш технички тим може вам помоћи да одаберете прави профил за вашу специфичну апликацију.
Питање 5: Која документација се испоручује са СС316Л прстенастим заптивкама?
Одговор: Уз сваку наруџбу дајемо сертификат о усклађености, документујући састав материјала, механичка својства и резултате испитивања. Ово укључује хемијску анализу, резултате испитивања затезања, резултате испитивања тврдоће и резултате испитивања интергрануларне корозије. Такође пружамо извештаје о инспекцији димензија и сертификат о следљивости материјала. Ова документација је од суштинског значаја за осигурање квалитета и усклађеност са прописима у поморским и оффсхоре апликацијама.
СС316Л заптивке за прстенасте спојеве су идеалан избор за примену у мору и на мору јер нуде јединствену комбинацију отпорности на корозију, механичке чврстоће и термичке стабилности. Садржај молибдена у СС316Л пружа одличну отпорност на хлоридну питтинг и корозију у пукотинама, док низак садржај угљеника спречава сензибилизацију и интергрануларну корозију. Материјал се може машински обрађивати у различите профиле како би задовољио захтеве притиска и температуре апликације. И може бити сертификован да испуњава најстроже стандарде квалитета. У Нингбо Каките Сеалинг Материалс Цо., Лтд., наша фабрика има стручност и опрему за производњу СС316Л прстенастих заптивки које испуњавају најзахтевније захтеве оффсхоре индустрије.
Било да дизајнирате нову оффсхоре платформу или одржавате постојећу, позивамо вас да контактирате наш технички тим како бисте разговарали о вашим захтевима за заптивке. Можемо да обезбедимо детаљне спецификације производа, сертификате материјала и подршку за апликације. Наша посвећеност квалитету и задовољству купаца учинила нас је поузданим партнером за решења за заптивање широм света.
Контактирајте Нингбо Каките Сеалинг Материалс Цо., Лтд. данасда бисте разговарали о вашим захтевима за заптивке прстенастог зглоба и открили како наше СС316Л заптивке могу да одговоре на изазове ваших морских и оффсхоре апликација.
