У гасоводу високог притиска или рафинеријском хидрокрекеру, прирубнички спојеви морају да садрже течности при притисцима већим од 400 бара и температурама које круже од амбијенталне до преко 500°Ц. Заптивка која обавља ову функцију заптивања није мекана, стисљива плоча. То је чврсти метални прстен - заптивка за зглоб - који заптива кроз механизам који се суштински разликује од оног код конвенционалне заптивке. Заптивка прстенастог зглоба се не ослања на еластичност гуменог или графитног материјала. Ослања се на прецизну примену преднапрезања завртња да би се наметнуо контакт метал-метал између заптивке и жлеба прирубнице. Преднапон завртња је сила која активира перформансе заптивања заптивке. Без довољног преднапрезања, заптивка прстенастог зглоба неће заптити. Са превеликим преднапрезањем, прирубница или заптивка могу бити оштећени. Преднапон завртња је критична варијабла која одређује успех или неуспех споја.
Питање како преднапон завртња активира перформансе заптивања прстенастог зглоба је питање механике и науке о материјалима. Преднапрезање завртња ствара напрезање заптивке, због чега се прилагођава жлебу прирубнице. Материјал заптивке мора имати одговарајућу тврдоћу да би се благо деформисао и испунио микроскопске неправилности на површини жлеба. Прирубница мора бити довољно јака да издржи предоптерећење без попуштања. А вијци морају бити затегнути у контролисаној шеми како би се обезбедила уједначена расподела оптерећења око прстена. Овај чланак ће испитати механику преднапрезања завртња, дизајн заптивке прстенастог зглоба, улогу тврдоће заптивке и практична разматрања за постизање поузданог заптивања. Такође ћемо дати детаљне спецификације за нашеПрстенасти спојевииз наше фабрике у Нингбо Каките Сеалинг Материалс Цо., Лтд.

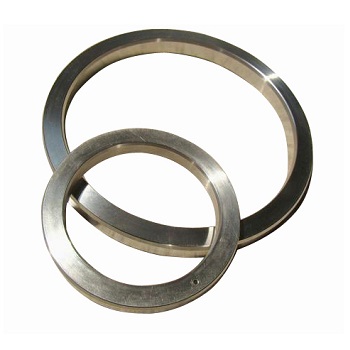

Прстенаста заптивка је метални заптивни елемент који се користи у прирубничким спојевима под високим притиском и високом температуром. Обично је направљен од чврстог металног прстена овалног или осмоугаоног попречног пресека. Заптивка је дизајнирана да стане у прецизно обрађен жлеб на предњој страни прирубнице. Када су прирубнице спојене заједно, заптивка се стисне између два жлеба, стварајући заптивку од метала до метала. Механизам заптивања заптивке прстенастог зглоба се разликује од механизма меке заптивке. Мека заптивка заптива тако што се прилагођава површини прирубнице и испуњава микроскопске неправилности. Прстенаста заптивка заптива тако што благо деформише метал и ствара линијски контакт са жлебом. Контактни напон на линији контакта је изузетно висок, што ствара заптивку чак и при веома високим притисцима. Табела испод сумира кључне карактеристике заптивке прстенастог зглоба.
| Феатуре | Опис |
| Материјал | Меко гвожђе, угљенични челик, нерђајући челик, Монел, Инцонел |
| Попречни пресек | Овални или осмоугаони |
| Механизам заптивања | Метал-метал линијски контакт |
| Оцена притиска | До 10.000 пси (690 бара) и више |
| Температуре Ратинг | -200°Ц до +850°Ц (у зависности од материјала) |
| Стандарди | АПИ 6А, АСМЕ Б16.20 |
У Каките-у, наша фабрика производи заптивке за прстенасте зглобове у низу материјала и величина како би испунили захтеве најзахтевнијих апликација. Користимо прецизну машинску обраду како бисмо осигурали да су димензије заптивача тачне и да је површина исправна. Наше заптивке су сертификоване у складу са стандардима АПИ 6А и АСМЕ Б16.20, обезбеђујући да испуњавају највиши ниво квалитета и поузданости.
Преднапон завртња је напетост која се ствара у завртњима када су затегнути. То је сила која спаја прирубнице и сабија заптивку. Без предоптерећења завртња, прирубнице се не би држале заједно, а заптивач не би био компримован. Преднапон завртња је оно што активира перформансе заптивања прстенастог зглоба. Када су завртњи затегнути, сила преднапрезања се преноси кроз прирубнице на заптивку. Заптивка је притиснута уз жлеб, стварајући контакт високог напрезања који заптива спој. Количина преднапрезања одређује напрезање заптивке, што заузврат одређује квалитет заптивке. Ако је предоптерећење прениско, напон седења ће бити недовољан и спој ће пропуштати. Ако је предоптерећење превисоко, прирубница или заптивка могу попустити, што такође може изазвати цурење. Преднапон завртња мора бити пажљиво израчунат и контролисан да би се обезбедило поуздано заптивање. Табела испод илуструје однос између преднапрезања завртња и напрезања заптивке.
| Предоптерећење завртња (кН) | Напон заптивке (МПа) | Перформансе заптивања |
| 50 | 100 | недовољно; вероватно да ће процурити |
| 100 | 200 | Маргинал; може цурити под притиском |
| 150 | 300 | Добро; поуздан печат |
| 200 | 400 | Одлично; оптимално заптивање |
| 250 | 500 | Претерано; ризик од попуштања прирубнице |
У нашој фабрици, нашим купцима пружамо детаљне препоруке за завртње за наше прстенасте заптивке. Одређујемо потребно предоптерећење завртња, шему затезања и захтеве за подмазивањем. Наш инжењерски тим може помоћи у израчунавању тачног преднапрезања за вашу специфичну комбинацију прирубнице и заптивке. Такође нудимо техничку подршку на лицу места ако је потребно.
Тврдоћа заптивке прстенастог зглоба је критичан фактор у његовом заптивном раду. Заптивка мора бити довољно мекана да се мало деформише испод преднапрезања завртња, у складу са жлебом прирубнице и стварајући заптивку. Међутим, он такође мора бити довољно тврд да одоли екструзији и да задржи свој облик под високим притиском. Тврдоћа заптивке је одређена материјалом од којег је направљена. Меко гвожђе је најмекши и најчешће коришћени материјал. Погодан је за апликације ниског притиска и ниске температуре. Угљенични челик је тврђи и користи се за веће притиске. Нерђајући челик је још тврђи и пружа отпорност на корозију. Монел и Инцонел се користе за најзахтевније примене, где се захтева висока чврстоћа и отпорност на корозију. Табела у наставку сумира тврдоћу и типичне примене уобичајених материјала заптивке за прстенасте зглобове.
| Материјал | Тврдоћа (ХБ) | Макс. притисак (бар) | Типична примена |
| Софт Ирон | 90 - 120 | 100 | Вода ниског притиска, пара |
| угљенични челик | 120 - 150 | 250 | Нафта и гас, општа индустрија |
| Нерђајући челик 304 | 150 - 180 | 400 | Хемијска, петрохемијска |
| Нерђајући челик 316 | 150 - 180 | 400 | Корозивна окружења |
| Монел | 150 - 200 | 500 | Морска вода, висока температура |
| Инцонел | 180 - 250 | 690 | Висока температура, високи притисак |
АтНингбо Каките Сеалинг Материалс Цо., Лтд., производимо прстенасте заптивке у свим овим материјалима. Такође нудимо низ нивоа тврдоће унутар сваког материјала који одговара различитим применама. Наш инжењерски тим може вам помоћи да одаберете прави материјал и тврдоћу за ваше специфичне захтеве.
Жлеб прирубнице је удубљење на површини прирубнице у које је постављена заптивка прстенастог зглоба. Димензије и завршна обрада жлеба су критични за перформансе заптивања заптивке. Жлеб мора бити машински обрађен на прецизне толеранције како би се осигурало да је заптивач правилно постављен и да је контактни напон уједначен. Угао жлеба, дубина жлеба и ширина жлеба утичу на перформансе заптивања. Завршна обрада жлеба мора бити довољно глатка да омогући заптивку да се деформише и испуни микроскопске неправилности, али не тако глатка да заптивка не може да захвати површину. Табела испод сумира кључне параметре жлебова за стандардне заптивке за прстенасте спојеве.
| Параметар | Спецификација | Важност |
| Гроове Англе | 23° ± 1° (овално); 23° ± 1° (осмоугаони) | Обезбеђује правилно седење и контакт |
| Гроове Дептх | По АПИ 6А / АСМЕ Б16.20 | Осигурава да је заптивка у потпуности заробљена |
| Гроове Видтх | По АПИ 6А / АСМЕ Б16.20 | Осигурава пристајање заптивке без превеликог зазора |
| Завршна обрада (Ра) | 1,6 - 3,2 µм | Омогућава заптивање и заптивање |
| Флатнесс | 0,05 мм на 100 мм | Обезбеђује уједначен контактни напон |
У нашој фабрици можемо пружити техничку подршку за дизајн и обраду жљебова прирубнице. Такође нудимо услугу инспекције жлебова како бисмо проверили да ли жлеб испуњава захтеве важећег стандарда. Ово је важно јер истрошен или оштећен жлеб може спречити да чак и нова заптивка правилно заптива.
Прорачун преднапрезања завртња је критичан корак у пројектовању и монтажи споја заптивке прстенастог зглоба. Преднапон мора бити довољан да створи потребан напон налегања на заптивку, али не толико висок да би могао да пусти прирубницу или завртње. Прорачун узима у обзир напрезање заптивке, димензије прирубнице, величину и материјал завртња, као и радни притисак и температуру. Предоптерећење се обично израчунава коришћењем АСМЕ кода за котлове и посуде под притиском или еквивалентног стандарда. Када се предоптерећење израчуна, мора се применити на завртње на контролисан начин. Ово се обично ради помоћу момент кључа или хидрауличног затезача. Мора се поштовати шема затезања како би се обезбедила уједначена расподела оптерећења. Табела у наставку сумира кључне кораке у примени преднапрезања завртња.
| Корак | Акција | Сврха |
| 1 | Очистите и прегледајте прирубницу и жлеб | Уверите се да нема остатака или оштећења |
| 2 | Подмажите вијке и матице | Смањите трење и осигурајте конзистентно предоптерећење |
| 3 | Затегните завртње звездасто до 30% циљног момента | Поставите заптивку и поравнајте прирубнице |
| 4 | Затегните завртње звездасто до 60% циљног обртног момента | Постепено стисните заптивку |
| 5 | Затегните завртње звездасто до 100% циљног момента | Остварите коначно предоптерећење |
| 6 | Проверите обртни момент након 24 сата | Компензујте пузање и опуштање |
У Нингбо Каките Сеалинг Материалс Цо., Лтд., нашим купцима пружамо детаљне процедуре завртња за наше заптивке за прстенасте спојеве. Такође нудимо обуку и подршку на лицу места како бисмо осигурали да се предоптерећење правилно примењује. Наш циљ је да помогнемо нашим купцима да сваки пут постигну поуздан печат.
Кључне спецификације за заптивку прстенастог зглоба укључују величину заптивке, класу притиска, материјал, тип попречног пресека и тврдоћу. Табела у наставку даје резиме типичних спецификација за наше прстенасте заптивке.
| Спецификација | Домет | Напомене |
| Величина | 1/2" до 36" | По АПИ 6А / АСМЕ Б16.20 |
| Класа притиска | Од 150 до 2500 класе | Такође АПИ 6А притисци |
| Материјал | Меко гвожђе, угљенични челик, СС304, СС316, монел, инконел | Одабрано на основу апликације |
| Тип попречног пресека | Овални (Р), осмоугаони (РКС), високе перформансе (БКС) | Одабрано на основу притиска и жлеба |
| Тврдоћа | По стандарду материјала | Одабрано на основу материјала прирубнице |
| Завршна обрада | Ра 1,6 - 3,2 µм | Обезбеђује правилно седење |
| Стандарди | АПИ 6А, АСМЕ Б16.20, ДИН 2693 | Усклађеност са међународним стандардима |
У нашој фабрици производимо заптивке за прстенасте зглобове како бисмо испунили ове спецификације и још много тога. Можемо прилагодити заптивку тако да одговара специфичним захтевима пројекта, укључујући посебне материјале, посебне величине и посебне попречне пресеке. Наш инжењерски тим може помоћи у процесу одабира и пружити детаљне техничке податке за ваш пројекат.
Питање 1: Који је препоручени преднапон завртња за заптивку прстенастог зглоба?
Одговор: Препоручени преднапон завртња зависи од величине заптивке, класе притиска, материјала заптивке и материјала прирубнице. Обично се израчунава коришћењем АСМЕ кода за котлове и посуде под притиском или еквивалентног стандарда. Преднапон мора бити довољан да створи потребан напон налегања на заптивку без попуштања прирубнице или вијака. У компанији Нингбо Каките Сеалинг Материалс Цо., Лтд., пружамо детаљне препоруке за завртње за сваку од наших заптивки за прстенасте спојеве.
Питање 2: Да ли се заптивка прстенастог зглоба може поново користити?
Одговор: Генерално, заптивка прстенастог зглоба не би требало да се користи поново. Када се заптивка сабије, пластично се деформише да би се прилагодила жлебу. Ова деформација је трајна и заптивка се неће вратити у првобитни облик. Поновна употреба заптивке прстенастог зглоба може довести до цурења јер заптивка други пут неће правилно заптити. Индустријски стандард је замена заптивке сваки пут када се спој отвори. Наша фабрика препоручује коришћење нове заптивке за сваки склоп.
Питање 3: Која је разлика између овалне и осмоугаоне заптивке?
Одговор: Овални заптивач (тип Р) има заобљен попречни пресек и користи се у стандардним применама. Осмоугаона заптивка (тип РКС) има попречни пресек са равним странама који обезбеђује ефикасније заптивање при вишим притисцима. Осмоугаона заптивка захтева другачији дизајн жлеба од овалне заптивке. Избор између ова два зависи од класе притиска и жлеба прирубнице. Наш инжењерски тим може вам помоћи да одаберете прави тип за вашу апликацију.
Питање 4: Како да знам да ли моја заптивка прстенастог зглоба цури?
Одговор: Знаци цурења заптивке прстенастог зглоба укључују видљиву течност или гас који излази из зглоба, пад притиска у систему и присуство шиштања. Ако сумњате на цурење, зглоб треба да се смањи притисак и одмах прегледа. Заптивку треба заменити, а жлеб прирубнице прегледати да ли има оштећења. Цурења могу бити опасна, посебно при високом притиску или токсичним сервисима, тако да их никада не треба занемарити.
Питање 5: Који је исправан образац затезања за прирубницу заптивке?
Одговор: Исправан образац затезања је звездасти образац, где се завртњи затежу у низу укрштања. Завртње треба затегнути у више фаза, обично 30%, 60% и 100% циљног момента. Ово осигурава да је заптивач равномерно сабијен и да прирубнице остану паралелне. Након почетног затезања, обртни момент треба проверити након 24 сата да би се компензовало пузање и опуштање. У Нингбо Каките Сеалинг Материалс Цо., Лтд., пружамо детаљне процедуре затезања за наше заптивке прстенастих зглобова.
Преднапон завртња је сила која активира перформансе заптивања заптивке прстенастог зглоба. Без довољног преднапрезања, заптивка се не може деформисати и створити контакт високог напрезања који је неопходан за заптивање спојева под високим притиском и високом температуром. Преднапон завртња мора бити пажљиво израчунат, примењен и контролисан како би се обезбедило поуздано заптивање. Материјал заптивке, жлеб прирубнице и поступак завртња играју улогу у перформансама заптивања. У Нингбо Каките Сеалинг Материалс Цо., Лтд., наша фабрика има стручност и искуство за производњу прстенастих заптивки које испуњавају најзахтевније захтеве. Користимо висококвалитетне материјале, прецизну машинску обраду и ригорозно тестирање како бисмо осигурали да сваки заптивач који производимо пружа поуздане перформансе. Такође пружамо свеобухватну техничку подршку како бисмо помогли нашим клијентима да постигну успешан печат.
Било да дизајнирате нови систем високог притиска или одржавате постојећи, позивамо вас да контактирате наш технички тим како бисмо разговарали о вашим захтевима. Можемо да обезбедимо спецификације производа, препоруке за причвршћивање вијака и подршку на лицу места. Наша посвећеност квалитету и задовољству купаца учинила нас је поузданим партнером за заптивање апликација широм света.
Контактирајте Нингбо Каките Сеалинг Материалс Цо., Лтд. данасда бисте разговарали о вашим захтевима за заптиваче прстенастог зглоба и открили како наши производи могу да обезбеде поуздано заптивање у вашим најзахтевнијим применама.
