Како ПТФЕ паковање функционише у апликацијама за заптивање индустријских пумпи?

Инжењер за одржавање хемијског постројења има проблема са упорним проблемом: центрифугалне пумпе на линији за пренос киселине цуре на жлезди. Конвенционално паковање ради неколико недеља, затим се стврдне, пуца и почиње да капље. Инжењеру је потребно решење за заптивање које може да поднесе сумпорну киселину на 80°Ц, које се може брзо инсталирати током кратког периода одржавања и које ће трајати до следећег планираног гашења. Одговор, у многим таквим случајевима, јестеПТФЕ паковање. ПТФЕ, или политетрафлуороетилен, је флуорополимер познат по својој хемијској инертности, ниском трењу и широком температурном опсегу. У облику паковања, обезбеђује флексибилан, плетени заптивни елемент који се може исећи на дужину и уградити у уводницу пумпе без потребе за прецизном машинском обрадом или посебном производњом заптивки.

Овај водич је написан за инжењере набавке и менаџере одржавања који процењују ПТФЕ паковање за апликације заптивања индустријских пумпи. Објаснићемо како функционише ПТФЕ паковање, различите врсте и доступне конструкције, ограничења перформанси које треба да знате, захтеве за уградњу и критеријуме за избор добављача. Такође ћемо пружити детаљне параметре производа из наше фабрике уНингбо Каките Сеалинг Материалс Цо., Лтд.Без обзира да ли заптивате центрифугалне пумпе, клипне пумпе, мешалице или вентиле, овај водич ће вам помоћи да утврдите да ли је ПТФЕ паковање прави избор за вашу примену и како да га исправно одредите.

Садржај

• 1. Шта је ПТФЕ паковање и како заптива пумпу?
• 2. Које класе и конструкције ПТФЕ паковања су доступне?
• 3. Које су границе перформанси ПТФЕ паковања?
• 4. Како треба инсталирати ПТФЕ паковање за поуздане перформансе?
• 5. Како оцењујете добављача ПТФЕ амбалаже?
• 6. Који су кључни параметри производа из наше фабрике?
• 7. Често постављана питања (ФАК)
• 8. Закључак

1. Шта је ПТФЕ паковање и како заптива пумпу?

ПТФЕ паковање је плетени заптивни материјал направљен од политетрафлуороетиленских влакана или предива. Испоручује се у непрекидној дужини, обично у квадратном или правоугаоном пресеку, и сече на дужину и омотава се око осовине пумпе у кутији за пуњење. Паковање је компримовано помоћу држача заптивке, који притишће материјал на осовину и отвор кутије за пуњење. Компресија ствара заптивку која спречава цурење процесне течности дуж осовине. ПТФЕ паковање се користи у широком спектру индустријских пумпи, укључујући центрифугалне, клипне и ротационе пумпе, као и у вентилима, миксерима и мешалицама. Табела испод сумира компоненте типичне кутије за пуњење пумпе са ПТФЕ паковањем.

У Каките-у, наша фабрика производи ПТФЕ паковање у низу конструкција за заптивање индустријских пумпи. Користимо висококвалитетна ПТФЕ предива и технике плетења за производњу амбалаже која је флексибилна, издржљива и хемијски отпорна. Наш инжењерски тим може саветовати о одговарајућој врсти паковања и величини за вашу специфичну пумпу и услове процеса.

2. Које класе и конструкције ПТФЕ паковања су доступне?

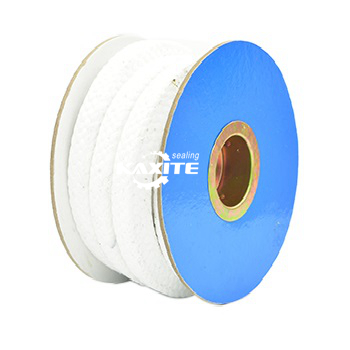

ПТФЕ паковање је доступно у неколико разреда и конструкција, од којих је свака погодна за различите примене. Најчешћи типови су чисто ПТФЕ паковање, ПТФЕ паковање са импрегнацијом мазива, ПТФЕ паковање са графитом и ПТФЕ паковање са арамидним влакнима. Паковање од чистог ПТФЕ нуди највећу хемијску отпорност и најниже трење, али има мању механичку чврстоћу и склоно је хладном току под високим притиском. ПТФЕ паковање са импрегнацијом мазива (као што је силикон или минерално уље) побољшава флексибилност и смањује трење, што га чини погодним за заптивање пумпи опште намене. ПТФЕ паковање са графитом побољшава топлотну проводљивост и смањује хабање, што га чини погодним за апликације при великим брзинама и високим температурама. ПТФЕ паковање са арамидним влакнима побољшава механичку чврстоћу и отпорност на екструзију, што га чини погодним за пумпе високог притиска. Табела испод упоређује ове оцене.

У нашој фабрици производимо сва четири разреда ПТФЕ амбалаже. Нудимо и конструкције по мери, као што је паковање са силиконским језгром или паковање са спољним слојем импрегнисаним графитом. Наш циљ је да нашим купцима обезбедимо квалитет који најбоље одговара њиховом процесном флуиду, температури, притиску и брзини осовине.

3. Које су границе перформанси ПТФЕ паковања?

Док ПТФЕ паковање нуди одличну хемијску отпорност и ниско трење, оно има ограничења перформанси које купци морају разумети. Најважнија ограничења су температура, притисак, брзина осовине и хемијска компатибилност. Ограничење температуре зависи од разреда. Паковање од чистог ПТФЕ може да ради до око 260°Ц, али механичка својства опадају изнад 150°Ц. Графитно ПТФЕ паковање може радити до 300°Ц. Граница притиска зависи од конструкције. Чисти ПТФЕ паковање је ограничено на око 10 бара, док арамидно ПТФЕ паковање може да издржи до 50 бара. Ограничење брзине осовине зависи од паковања и подмазивања. Чисто ПТФЕ паковање је ограничено на око 10 м/с, док графитно ПТФЕ паковање може да поднесе до 20 м/с. Хемијска компатибилност је генерално одлична, али ПТФЕ може бити нападнут растопљеним алкалним металима, флуором и неким халогенизованим једињењима. Табела испод сумира границе перформанси различитих разреда.

У компанији Нингбо Каките Сеалинг Материалс Цо., Лтд., наша фабрика тестира наше ПТФЕ паковање да би проверила ове границе перформанси. Такође пружамо упутства за примену како бисмо помогли нашим клијентима да одаберу степен који је прикладан за њихове специфичне услове. Препоручујемо да купци увек консултују произвођача паковања пре употребе ПТФЕ паковања у апликацијама које се приближавају овим ограничењима.

4. Како треба инсталирати ПТФЕ паковање за поуздане перформансе?

Перформансе ПТФЕ паковања не зависе само од материјала већ и од инсталације. Неправилна инсталација је водећи узрок квара паковања. Кључни кораци при монтажи су: чишћење кутије за пуњење, сечење прстенова за заптивање на одговарајућу дужину, уградња прстенова један по један са правилном оријентацијом и затезање држача заптивке на исправну компресију. Прстенове за паковање треба исећи оштрим ножем и трном како би се обезбедио квадратни рез. Прстенови треба да буду постављени са дијагоналним резом који је померен за 90 степени у односу на претходни прстен, стварајући лавиринтски заптивач. Прикључак жлезде треба постепено и равномерно затезати, са осовином која се окреће између подешавања. Табела испод сумира кораке инсталације и њихов значај.

У нашој фабрици пружамо детаљна упутства за инсталацију уз сваку наруџбу ПТФЕ паковања. Такође нудимо обуку на лицу места за тимове за одржавање. Наш циљ је да обезбедимо да наше ПТФЕ паковање ради поуздано од првог покретања и током целог радног века.

5. Како оцењујете добављача ПТФЕ амбалаже?

Процена добављача ПТФЕ паковања захтева фокус на квалитет материјала, производне могућности, тестирање, подршку у примени и перформансе испоруке. Добављач мора да користи висококвалитетна ПТФЕ предива и да одржава строгу контролу квалитета у процесу плетења. Морају имати способност тестирања да би проверили перформансе паковања. Они морају да обезбеде подршку за апликације како би помогли купцима да изаберу праву класу и да је правилно инсталирају. И морају имати поуздане перформансе испоруке да би распореди одржавања били на правом путу. Табела у наставку сумира ове критеријуме евалуације.

У Нингбо Каките Сеалинг Материалс Цо., Лтд., наша фабрика производи ПТФЕ паковање више од једне деценије. Користимо висококвалитетно ПТФЕ предиво и одржавамо строгу контролу квалитета. Тестирамо наше паковање да бисмо проверили перформансе. Пружамо подршку за апликације и упутства за инсталацију. И одржавамо залихе стандардних величина за брзу испоруку. Позивамо вас да нас оцените према овим критеријумима и да нас сматрате својим партнером за ПТФЕ паковање.

6. Који су кључни параметри производа из наше фабрике?

Следећа табела даје кључне параметре производа за наше ПТФЕ паковање. Овај производ је дизајниран за апликације за заптивање индустријских пумпи и доступан је у низу разреда и величина. Наша фабрика такође може произвести паковање по мери како би задовољила специфичне захтеве.

У нашој фабрици производимо наше ПТФЕ паковање како бисмо испунили ове спецификације и још много тога. Можемо прилагодити материјал, попречни пресек и дужину како би одговарали вашим специфичним захтевима. Наш систем контроле квалитета укључује инспекцију сировина, инспекцију у процесу и завршну инспекцију пре отпреме. Наш циљ је да нашим купцима пружимо висококвалитетно ПТФЕ паковање које испуњава њихове захтеве перформанси.

7. Често постављана питања (ФАК)

Питање 1: Која је разлика између чистог ПТФЕ паковања и графитног ПТФЕ паковања?

Одговор: Паковање од чистог ПТФЕ је направљено од 100% ПТФЕ предива и нуди највећу хемијску отпорност и најниже трење. Погодан је за апликације ниског притиска и мале брзине. Графитно ПТФЕ паковање садржи графит, који побољшава топлотну проводљивост и смањује хабање. Погодан је за апликације велике брзине и високе температуре. Избор зависи од услова рада ваше пумпе.

Питање 2: Колико често треба заменити ПТФЕ паковање?

Одговор: Интервал замене зависи од услова рада, врсте паковања и квалитета уградње. Уопштено говорећи, ПТФЕ заптивање треба заменити када почне да цури прекомерно или када је држач жлезде затегнут до границе. Добро постављено, правилно одржавано паковање може трајати 6 до 12 месеци у типичном сервису пумпе. Код агресивних хемикалија или апликација велике брзине, интервал може бити краћи.

Питање 3: Да ли се ПТФЕ паковање може користити у прехрамбеним и фармацеутским пумпама?

Одговор: Да, ПТФЕ паковање се може користити у прехрамбеним и фармацеутским пумпама ако је произведено од материјала усаглашених са ФДА и не садржи мазива која нису одобрена за контакт са храном. Наша фабрика нуди ПТФЕ паковање за храну које испуњава захтеве ФДА и ЕУ 10/2011. Молимо наведите своје регулаторне захтеве приликом наручивања.

Питање 4: Која је исправна процедура затезања уводнице за ПТФЕ паковање?

Одговор: Заптивка треба да се затеже постепено и равномерно, са осовином која се окреће између подешавања. Почните са затезањем прстију, а затим затегните матице за заптивке за једну шестину обртаја. Пустите пумпу на неколико минута и проверите да ли цури. Лагано капање (неколико капи у минути) је нормално за збијене жлезде и помаже у подмазивању паковања. Ако је цурење прекомерно, затегните жлезду за још једну шестину обртаја. Немојте претерано затезати, јер то може изазвати прекомерно трење и хабање осовине.

Питање 5: Да ли се ПТФЕ паковање може користити са абразивним растворима?

Одговор: Стандардно ПТФЕ паковање се не препоручује за абразивне суспензије јер ПТФЕ влакна могу бити оштећена абразивним честицама. За абразивне примене препоручује се арамидно ПТФЕ паковање или паковање са ојачаном конструкцијом. Ови материјали нуде бољу отпорност на абразију и екструзију. Наш технички тим може да вас посаветује о најбољем паковању за вашу апликацију.

8. Закључак

ПТФЕ паковање је свестрано и поуздано решење за заптивање за индустријске пумпе. Његова одлична хемијска отпорност, ниско трење и широк температурни опсег чине га погодним за широк спектар процесних течности. Међутим, његове перформансе зависе од одабира праве класе, разумевања ограничења перформанси и правилног инсталирања. У Нингбо Каките Сеалинг Материалс Цо., Лтд., наша фабрика има стручност и способност за производњу висококвалитетног ПТФЕ паковања за најзахтевније примене. Користимо висококвалитетне материјале, прецизно плетење и ригорозно тестирање како бисмо осигурали да наше паковање испуњава највише стандарде перформанси и поузданости.

Било да заптивате центрифугалне пумпе, клипне пумпе, мешалице или вентиле, позивамо вас да нас контактирате како бисмо разговарали о вашим захтевима. Можемо да обезбедимо узорке, техничке податке и прилагођена решења. Наша посвећеност квалитету и задовољству купаца учинила нас је поузданим партнером за индустријске примене заптивања широм света.

Контактирајте Нингбо Каките Сеалинг Материалс Цо., Лтд. данасда бисте разговарали о вашим захтевима за ПТФЕ паковање и открили како наши производи могу побољшати поузданост апликација за заптивање пумпи.
