У петрохемијској индустрији, једно цурење прирубнице на хидрокрекеру високог притиска може изазвати хитно гашење које кошта више од 500.000 долара дневно у изгубљеној производњи. У електрани, цурење паре на улазној прирубници турбине може довести до принудног прекида рада који траје данима. Ово нису ретки догађаји. Они су директна последица кварова заптивања и представљају један од најзначајнијих извора непланског одржавања и губитка производње у тешкој индустрији. Компонента у центру овог изазова је заптивка. А међу заптивкама, један дизајн се показао као изузетно ефикасан у спречавању ових скупих кварова: прстенаста заптивка.
Прстенаста заптивка је метални заптивни елемент који се користи у апликацијама под високим притиском и високим температурама где се о поузданости не може преговарати. За разлику од меких заптивки, које се ослањају на компресибилност за стварање заптивке, прстенаста заптивка ствара заптивку кроз прецизан контакт метал-метал између заптивке и жлеба на странама прирубнице. Овај дизајн обезбеђује заптивку која је отпорна на издувавање, веома отпорна на термичке циклусе и способна да издржи притиске који би уништили друге врсте заптивки. Резултат је драматично смањење непланираног одржавања и губитка производње. Овај чланак ће објаснити како заптивач прстенастог зглоба то постиже, испитујући његов дизајн, материјале, инсталацију и перформансе у најзахтевнијим индустријским окружењима. У Нингбо Каките Сеалинг Материалс Цо., Лтд., наша фабрика се бави производњомПрстенасти спојевивише од две деценије, и видели смо из прве руке како прави заптивач може да трансформише поузданост постројења.
Заптивка прстенастог зглоба је чврсти метални заптивни прстен који је машински обрађен на прецизне димензије и дизајниран да стане у одговарајући жлеб који је машински обрађен на прирубницама. Заптивка је типично овалног или осмоугаоног пресека и доступна је у низу стандардних величина дефинисаних АПИ 6А и АСМЕ Б16.20. Када су прирубнички завртњи затегнути, заптивка се сабија између два лица жлеба. Метал се благо деформише, стварајући чврсто заптивање у контакту са линијом. Ово се суштински разликује од меког заптивача, који се ослања на компресибилност материјала да би попунио несавршености на површини прирубнице. Прстенаста заптивка се ослања на прецизну геометрију жлеба и заптивке како би створила заптивање које је и робусно и поуздано.
Кључна предност прстенастог заптивача је његова отпорност на издувавање. У меком заптивачу, заптивни елемент је ограничен између површина прирубнице, али није механички закључан на месту. Ако унутрашњи притисак премашује силу притиска вијака, заптивка се може гурнути из споја - феномен познат као издувавање. Ово је катастрофалан квар који ослобађа процесну течност и може изазвати повреду или смрт. Заптивка прстенастог зглоба не може да издува јер је механички заробљена у жлебу. Жлеб делује као заштитна посуда, а заптивка је сабијена унутар њега. Чак и ако се изгуби оптерећење завртња, заптивка остаје на месту, одржавајући заптивку. Ово је критична безбедносна карактеристика у апликацијама под високим притиском.
Табела испод упоређује карактеристике дизајна и карактеристике перформанси заптивки са прстенастим зглобом и меким заптивкама.
| Феатуре | Заптивка прстенастог зглоба | Мека заптивка (лим) |
| Механизам за заптивање | Метал-метал линијски контакт | Компресија меког материјала |
| Отпорност на експлозију | Одлично (механички заробљено) | Лоше (може се екструдирати) |
| Оцена притиска | До 10.000 пси (690 бара) | До 1000 пси (69 бара) |
| Температура Ратинг | До 1000°Ц (у зависности од материјала) | До 500°Ц (у зависности од материјала) |
| Поновна употреба | Не препоручује се | Не препоручује се |
| Типичне апликације | Учци бунара, цевоводи, рафинерије, електране | Општи индустријски цевоводи, системи ниског притиска |

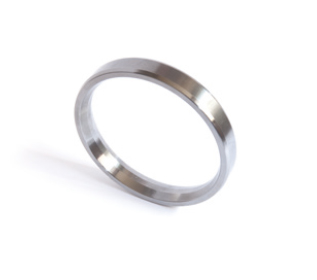

Дизајн заптивке прстенастог зглоба је стандардизован како би се обезбедила заменљивост. Најчешћи стилови су тип Р (овални или осмоугаони), тип РКС (за веће притиске) и тип БКС (за екстремно високе притиске). Сваки стил има специфичну геометрију жлеба и оцену притиска. АтНингбо Каките Сеалинг Материалс Цо., Лтд., производимо сва три стила у низу материјала како бисмо испунили захтеве различитих примена.
Заптивка од метала до метала заптивке прстенастог зглоба је кључ за њену способност да спречи издувавање и цурење. Када су прирубнички завртњи затегнути, заптивка се стисне на лице жлебова. Почетни контакт је линијски контакт - закривљена површина заптивке се сусреће са равном површином жлеба. Како се оптерећење вијака повећава, метал на контактној линији се пластично деформише, стварајући ширу контактну површину. Ова деформација је ограничена на веома мали регион и ствара заптивање које је и чврсто и еластично. Заптивање је чврсто јер контакт метал-метал елиминише микроскопске празнине које би омогућиле да течност побегне. Отпоран је јер еластична деформација заптивке и прирубнице омогућава споју да прихвати мале покрете без губитка контакта.
Геометрија жлеба је критична за перформансе заптивке. Жлеб је машински обрађен до прецизног угла (обично 23° за заптиваче типа Р) и дубине. Када је заптивка стиснута, клинасто дејство жлеба доводи материјал заптивке у чврст контакт са површинама жлеба. Ово ствара заптивку која постаје чвршћа како се притисак повећава. Ово је познато као заптивач под притиском. Што је већи унутрашњи притисак, то је заптивка више притиснута на лице жлебова и заптивање постаје чвршће. Ово је супротно од меке заптивке, која се може избацити из споја високим притиском. Табела испод показује однос између унутрашњег притиска и силе заптивања за заптивку прстенастог зглоба.
| Унутрашњи притисак (бар) | Сила заптивке (Н/мм) | Контактни напон (МПа) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Заптивка под притиском је оно што чини заптивку прстенастог зглоба тако ефикасном у спречавању издувавања. Чак и ако се оптерећење завртња смањи услед термичког ширења или опуштања, унутрашњи притисак наставља да покреће заптивку. Ово је критична безбедносна карактеристика у апликацијама под високим притиском. У нашој фабрици тестирамо сваку серију прстенастих заптивки да бисмо проверили њихов учинак заптивања под притиском. Користимо опрему за хидраулично испитивање која примењује унутрашњи притисак на испитну прирубницу и мери брзину цурења. Наше заптивке доследно постижу стопе цурења које су знатно испод дозвољених граница АПИ 6А и АСМЕ Б16.20.
Материјал од којег је направљена заптивка прстенастог зглоба одређује њену способност да издржи корозивне и термичке услове примене. Заптивка направљена од погрешног материјала ће прерано пропасти, што ће довести до непланираног одржавања и губитка производње. Најчешћи материјали за заптиваче прстенастих зглобова су меко гвожђе, челик са ниским садржајем угљеника, нерђајући челик (304, 316, 321) и егзотичне легуре као што су Инцонел, Монел и Хастеллои. Сваки материјал има специфичан распон температуре и отпорности на корозију. Избор материјала мора бити заснован на течности процеса, радној температури и потребном веку трајања.
Меко гвожђе је најекономичнији материјал и погодан је за апликације на ниским температурама које нису корозивне. Нискоугљенични челик се користи за мало захтевније примене. Нерђајући челик 304 и 316 су радни коњи индустрије, нудећи добру отпорност на корозију и чврстоћу на високим температурама. Нерђајући челик 321 је стабилизован титанијумом како би се спречила интергрануларна корозија на високим температурама. Инцонел и Монел се користе у најагресивнијим срединама, као што су она која садрже хлориде или пару високе температуре. Табела у наставку даје водич за температуре и границе корозије уобичајених материјала заптивке за прстенасте спојеве.
| Материјал | Макс. температура (°Ц) | Отпорност на корозију | Типичне апликације |
| Софт Ирон | 400 | Јадно | Услуге ниског притиска, некорозивне |
| Нискоугљенични челик | 500 | Сајам | Општи индустријски цевоводи |
| Нерђајући челик 304 | 700 | Добро | Већина рафинеријских и петрохемијских услуга |
| Нерђајући челик 316 | 800 | Врло добро | Корозивна окружења, пара високе температуре |
| Нерђајући челик 321 | 900 | Врло добро | Примене на високим температурама |
| Инцонел 625 | 1,000 | Одлично | Екстремна температура, веома корозивна |
| Монел 400 | 800 | Одлично | Средине које садрже хлорид |
Избор правог материјала је критична инжењерска одлука. Заптивка која није отпорна на процесну течност ће кородирати, изгубити способност заптивања и потенцијално контаминирати процес. Заптивка која није оцењена за радну температуру ће омекшати или пузати, изгубиће предоптерећење и дозволити цурење. У Каките-у блиско сарађујемо са нашим купцима како бисмо одабрали оптимални материјал за сваку примену. Одржавамо свеобухватну базу података о компатибилности материјала и можемо дати специфичне препоруке на основу услова процеса. Ова услуга је један од начина на који помажемо нашим клијентима да смање непланирано одржавање и губитак у производњи.
Најиздржљивија заптивка прстенастог зглоба на свету неће успети ако није правилно инсталирана. Инсталација је критичан фактор за поузданост заптивке. Најчешће грешке при инсталацији су: поновна употреба заптивке која је већ била компримована, оштећење заптивке током руковања, неуспех у чишћењу жлеба и примена неуједначеног момента завртња. Свака од ових грешака може довести до прераног квара. Правилна инсталација је систематски процес који се мора пажљиво пратити.
Први корак је преглед заптивке и жлеба. Заптивка мора бити без недостатака као што су огреботине, удубљења или корозија. Жлеб мора бити чист, сув и без остатака или старог материјала заптивке. Свако оштећење жлеба ће се пренети на заптивку, спречавајући правилно заптивање. Други корак је уградња заптивке у жлеб. Заптивком треба пажљиво руковати како бисте избегли оштећење. Треба га поставити у жлеб и проверити да ли је правилно постављен. Трећи корак је поравнавање прирубница. Прирубнице морају бити паралелне и поравнате унутар наведених толеранција. Неусклађеност ће узроковати неравномерно оптерећење заптивке и може довести до цурења.
Четврти корак је затезање вијака. Ово се мора урадити у облику звезде или крста, у више пролаза, да би се обезбедило равномерно оптерећење. Коначни обртни момент вијака треба да буде у складу са спецификацијама произвођача прирубнице. Употреба калибрираног момент кључа је неопходна. Табела у наставку даје резиме корака инсталације и кључне тачке које треба проверити.
| Корак | Акција | Кеи Цхецк |
| 1 | Прегледајте заптивку и жлеб | Без дефеката, чист и сув |
| 2 | Уградите заптивку у жлеб | Правилно седети |
| 3 | Поравнајте прирубнице | Паралелно и центрирано |
| 4 | Затегните завртње у облику звезде | Више пролаза, чак и обртни момент |
| 5 | Коначна провера обртног момента | Према спецификацији |
У нашој фабрици пружамо детаљна упутства за инсталацију са сваком заптивком за прстенасти зглоб коју испоручујемо. Такође нудимо обуку за инсталацију на лицу места за наше купце. Наш технички тим је на располагању за помоћ у вези са свим питањима у вези са инсталацијом. Пратећи ове процедуре, наши купци могу да осигурају да њихове прстенасте заптивке пружају дугорочну поузданост која је неопходна за смањење непланираног одржавања и губитака у производњи.
Укупни трошак поседовања (ТЦО) заптивке прстенастог зглоба укључује почетну набавну цену, цену уградње, трошкове одржавања и трошкове квара. Док је почетна набавна цена заптивке прстенастог зглоба виша од цене меке заптивке, укупни укупни трошкови коришћења је често нижи јер заптивка прстенастог зглоба траје дуже и ређе поквари. Један квар меког заптивача може коштати стотине хиљада долара изгубљене производње, док прстенаста заптивка може спречити тај квар. Табела у наставку даје поређење ТЦО-а заптивке прстенастог зглоба и меке заптивке у периоду од 10 година.
| Цост Цомпонент | Заптивка прстенастог зглоба | Софт Гаскет |
| Почетна цена куповине (по јединици) | $50 | $10 |
| Број замена (10 година) | 2 | 6 |
| Укупна цена куповине | $100 | 60 долара |
| Монтажни радови (10 година) | $200 | 600 долара |
| Цена неуспеха (10 година) | $0 | $50,000 |
| Укупни трошкови власништва | $300 | $50,660 |
Табела показује да је ТЦО заптивке прстенастог зглоба знатно нижа од оне меке заптивке, упркос вишој почетној набавној цени. Уштеде долазе од смањеног броја замена, мањег рада на монтажи и елиминације трошкова кварова. Ово је економски аргумент за коришћење прстенастих заптивки у апликацијама под високим притиском и високим температурама. Цена једног квара је далеко већа од цене саме заптивке. У Нингбо Каките Сеалинг Материалс Цо., Лтд., помажемо нашим клијентима да израчунају ТЦО својих решења за заптивање. Верујемо да је прстенаста заптивка најисплативије решење за захтевне примене.
Питање 1: Да ли се заптивка прстенастог зглоба може поново користити након што је компримована?
Одговор: Не, заптивач прстенастог зглоба не би требало поново користити. Једном када је заптивка компримована, претрпела је пластичну деформацију и очврснула. Поновна употреба неће обезбедити поуздано заптивање. Заптивку треба заменити сваки пут када се прирубница отвори. Ово је критична безбедносна пракса. У компанији Нингбо Каките Сеалинг Материалс Цо., Лтд., препоручујемо нашим купцима да држе адекватан инвентар резервних заптивки како би били сигурни да нису у искушењу да поново користе заптивку у хитним случајевима.
Питање 2: Како да изаберем прави материјал за заптивку прстенастог зглоба?
Одговор: Избор материјала зависи од процесне течности, радне температуре и потребне отпорности на корозију. За апликације на ниским температурама које нису корозивне, довољно је меко гвожђе или челик са ниским садржајем угљеника. За већину рафинерија и петрохемијских апликација препоручује се нерђајући челик 304 или 316. За примену на високим температурама или врло корозивне, могу бити потребне егзотичне легуре као што су Инцонел или Монел. Наш технички тим може дати конкретне препоруке на основу ваших услова процеса.
Питање 3: Која је разлика између заптивке прстенастог зглоба типа Р, типа РКС и типа БКС?
Одговор: Р тип је стандардни овални или осмоугаони заптивач који се користи у већини апликација. Тип РКС има модификовану геометрију која обезбеђује ефикасније заптивање при вишим притисцима. Тип БКС је дизајниран за екстремно високе притиске и има дизајн под притиском. Сваки тип има специфичну геометрију жлеба и оцјену притиска. Наша фабрика производи сва три типа, а ми можемо да вам помогнемо да изаберете прави за вашу примену.
Питање 4: Како могу да знам да ли је заптивка прстенастог зглоба оштећена?
Одговор: Оштећена заптивка прстенастог зглоба може имати видљиве огреботине, удубљења или корозију. Такође може бити деформисана од округлог или спљоштеног попречног пресека. Ако је присутан било који од ових знакова, заптивка се не сме користити. Чак и мали недостатак може спречити да заптивка правилно заптива. Увек пажљиво прегледајте заптивку пре уградње.
Питање 5: Која је максимална оцена притиска заптивке прстенастог зглоба?
Одговор: Максимални притисак заптивке прстенастог зглоба зависи од типа и материјала. Заптивке типа Р су обично оцењене на 5000 пси (345 бара). Заптивке типа РКС су оцењене на 10.000 пси (690 бара). Заптивке типа БКС су оцењене на 15.000 пси (1.034 бара) или више. Стварна оцена притиска такође зависи од оцене прирубнице и оптерећења вијака. Наша фабрика може да обезбеди специфичне оцене притиска за сваки тип заптивача и материјал.
Прстенаста заптивка је критична компонента у настојању да се смањи непланирано одржавање и губитак производње у индустријским системима под високим притиском. Његова заптивка од метала до метала, дизајн под притиском и отпорност на издувавање чине га најпоузданијим решењем за заптивање за захтевне примене. Одабиром исправног материјала, правилном уградњом заптивке и праћењем програма превентивног одржавања, оператери постројења могу практично елиминисати кварове везане за заптиваче. Резултат је дуже време непрекидног рада, мањи трошкови одржавања и безбедније радно окружење.
У Нингбо Каките Сеалинг Материалс Цо., Лтд., наша фабрика производи заптивке за прстенове више од две деценије. Нудимо комплетан асортиман стандардних и прилагођених заптивки у различитим материјалима. Наш технички тим је на располагању да помогне у одабиру материјала, обуци за инсталацију и анализи кварова. Посвећени смо помагању нашим клијентима да постигну највиши ниво поузданости и сигурности у свом раду.
Контактирајте Нингбо Каките Сеалинг Материалс Цо., Лтд. данасда сазнате више о нашим прстенастим заптивкама и како оне могу смањити ваше непланирано одржавање и губитак у производњи.
