У огромном и разноликом пејзажу индустријског заптивања, неколико производа је показало издржљивост заптивке за зглобове од меког гвожђа. Док су се егзотичне легуре, напредни полимери и композитни материјали појављивали током деценија, заптивка за зглобове од меког гвожђа и даље је решење за инжењере и професионалце за одржавање у безброј индустрија. Њена стална популарност није ствар инерције или недостатка иновација; то је сведочанство јединствене комбинације особина које га чине изузетно погодним за широк спектар општих индустријских примена.

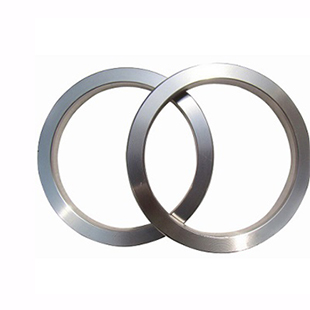

Трајна привлачност заптивке прстенастог зглоба од меког гвожђа лежи у његовој једноставности и ефикасности. ТхеЗаптивка прстенастог зглобаје метални заптивни елемент, типично осмоугаоног или овалног попречног пресека, дизајниран да се користи у прирубничким спојевима са одговарајућим жљебовима. Када се компресује, прстенаста заптивка од меког гвожђа се пластично деформише, стварајући чврсто заптивку од метала до метала. Овај дизајн је доказан током више од једног века употребе у услугама паре, воде, гаса и нафте. Његова популарност је изграђена на темељима поузданости, свестраности и исплативости. Овај чланак пружа свеобухватну техничку анализу заптивке прстенастог зглоба од меког гвожђа, испитујући својства његовог материјала, механизме заптивања, опсег примене и разлоге због којих остаје пожељан избор за инжењере у општим индустријским окружењима. Такође ћемо разговарати о специфичним техничким параметрима који дефинишу његове перформансе и критеријумима одабира који обезбеђују његову ефикасну примену.
Да бисмо разумели зашто је заптивка за зглобове од меког гвожђа и даље популарна, прво морамо разумети њен основни дизајн и принцип заптивања. Заптивка прстенастог зглоба је прецизно обрађен метални заптивни елемент, који обично има осмоугаони или овални попречни пресек. Користи се у комбинацији са прирубницама које имају одговарајући жлеб, познат као прирубница прстенастог зглоба (РТЈ прирубница). Дизајн је стандардизован према АСМЕ Б16.20 и АПИ 6А, који дефинишу димензије, материјале и захтеве за испитивање заптивки прстенастих зглобова.
Механизам заптивања прстенастог зглоба је заснован на принципу пластичне деформације. Када су завртњи прирубнице затегнути, заптивка се сабија у жлеб прирубнице. Материјал меког гвожђа, који је релативно мекан и дуктилан, пластично се деформише, тече да попуни мале неправилности на површинама жлебова. Ова деформација ствара високо ефикасну заптивку од метала до метала, са материјалом заптивке у складу са профилом жлеба. Добијени заптивач је способан да издржи високе притиске и температуре. Кључна је мекоћа гвозденог материјала, која му омогућава да се деформише без пуцања, и тврдоћа материјала прирубнице, која обезбеђује круту контра-површину на коју се заптивка притиска.
Дизајн заптивке прстенастог зглоба нуди неколико инхерентних предности. Прво, заптивка од метала до метала обезбеђује веома ниску стопу цурења, што га чини погодним за апликације где је цурење неприхватљиво. Друго, дизајн је веома отпоран на издувавање, пошто је заптивка механички закључана у жлебу. Треће, дизајн је релативно једноставан за инсталацију и одржавање, са стандардним вредностима обртног момента за затезање вијака. Геометрија заптивке, било осмоугаона или овална, утиче на расподелу притиска заптивања. Осмоугаони дизајн обезбеђује позитивнију заптивну линију, док се овални дизајн често користи у старијим апликацијама или апликацијама са нижим притиском. АтНингбо Каките Сеалинг Материалс Цо., Лтд.,производимо заптивке за прстенасте спојеве у осмоугаоном и овалном дизајну, користећи висококвалитетне материјале од меког гвожђа како бисмо обезбедили поуздане перформансе заптивања у разним индустријским применама.
Следећа табела сумира кључне карактеристике дизајна и принципе заптивања РТЈ заптивке од меког гвожђа.
| Феатуре | Опис | Бенефит |
| Гаскет Схапе | Осмоугаони или овални пресек | Обезбеђује дефинисану заптивну линију; побољшава концентрацију силе заптивања |
| Материјал заптивке | Меко гвожђе (челик са ниским садржајем угљеника, 0,05-0,15% Ц) | Омогућава пластичној деформацији да попуни површинске неправилности; обезбеђује високу ефикасност заптивања |
| Механизам за заптивање | Контакт метал-метал кроз пластичну деформацију | Ствара заптивку која не пропушта цурење, отпорна на издувавање |
| Фланге Гроове | Стандардни жлеб за прстенасти спој (АСМЕ Б16.20) | Обезбеђује компатибилност са стандардним РТЈ прирубницама |
| Болт Лоад | Примјењује се кроз прирубничке вијке за компримирање заптивке | Ствара заптивну силу; олакшава деформацију и заптивање |
Једноставност дизајна прстенастог зглоба, у комбинацији са његовом робусном способношћу заптивања, чини га поузданим избором деценијама. Његова континуирана употреба је сведочанство ефикасности овог инжењерског решења, које је усавршавано кроз године практичне примене. Материјал од меког гвожђа, са својим специфичним својствима материјала, је кључан за овај успех.
Својства материјала меког гвожђа су кључ његове ефикасности као материјала за заптивање прстенастог зглоба. Термин "меко гвожђе" у овом контексту се односи на челик са ниским садржајем угљеника, обично са садржајем угљеника од 0,05% до 0,15%. Овај низак садржај угљеника даје материјалу карактеристичну мекоћу и дуктилност. Специфичне особине које га чине погодним за заптивке за прстенасте спојеве су његова ниска тврдоћа, висока дуктилност, умерена затезна чврстоћа и добра отпорност на корозију.
Меко гвожђе карактерише ниска тврдоћа, типично у опсегу од 90-120 на Бринеловој скали тврдоће (ХБ). Ова мекоћа омогућава да се заптивач пластично деформише под примењеним оптерећењем завртња, омогућавајући му да се прилагоди површини жлеба прирубнице и створи заптивку која не пропушта цурење. Дуктилност материјала осигурава да ће се деформисати без пуцања или ломљења. Затезна чврстоћа меког гвожђа је умерена, обично се креће од 350 до 450 МПа. Ово обезбеђује довољну снагу да се одупре силама екструзије које се могу јавити током рада под високим притиском. Његова отпорност на корозију је генерално адекватна за већину индустријских течности, иако није погодна за високо корозивна окружења.
У контексту заптивки за прстенасте спојеве, специфична својства материјала су дефинисана стандардима, као што је АСМЕ Б16.20. Стандард специфицира прихватљив састав и тврдоћу за заптивке од меког гвожђа, обезбеђујући да је материјал конзистентан и поуздан. Материјал не сме бити без недостатака као што су ламинације, пукотине или инклузије које би могле да угрозе заптивање. У Каките-у пажљиво набављамо и проверавамо наше материјале од меког гвожђа како бисмо били сигурни да испуњавају строге захтеве ових стандарда. Наши процеси контроле квалитета обухватају испитивање тврдоће, испитивање затезања и визуелну инспекцију како би се проверило да ли је материјал погодан за предвиђену примену.
Следећа табела сумира кључне особине материјала меког гвожђа које се користи у заптивкама за прстенасте спојеве.
| Имовина | Типична вредност | Значај |
| Садржај угљеника | 0,05 - 0,15% | Одређује мекоћу и дуктилност |
| Тврдоћа (Бринелл ХБ) | 90 - 120 | Омогућава пластичну деформацију; обезбеђује заптивност |
| Снага приноса | 200 - 280 МПа | Минимални напон потребан за деформацију |
| Затезна чврстоћа | 350 - 450 МПа | Отпоран је на истискивање и одржава структурни интегритет |
| Издужење | 25 - 35% | Указује на дуктилност; способност деформисања без пуцања |
| Отпорност на корозију | Умерено | Адекватан за општу индустријску примену |
Избор меког гвожђа као материјала за заптивање је намеран инжењерски избор. Његова комбинација својстава — мекоћа, дуктилност и умерена чврстоћа — чини га ефикасним заптивним материјалом за широк спектар општих индустријских примена. Способност материјала да се прилагоди површини жлеба је централна за његову ефикасност, а његова отпорност на екструзију осигурава да заптивач остане нетакнут под притиском. Ова равнотежа својстава се показала ефикасном током много деценија употребе, што га чини поузданим избором од поверења.
Перформансе прстенастих заптивки од меког гвожђа у општој индустријској примени карактерише неколико кључних атрибута. То укључује поузданост заптивања, отпорност на притисак и температуру, лакоћу уградње и компатибилност са широким спектром течности. Ове карактеристике перформанси су примарни разлози зашто је заптивка и даље популарна међу инжењерима и стручњацима за одржавање.
Поузданост заптивања је вероватно најважнија карактеристика перформанси. Способност заптивке од меког гвожђа да се пластично деформише и усклади са жлебом прирубнице ствара високо ефикасно заптивање. Ова заптивка је отпорна на издувавање, чак и под условима високог притиска, и способна је да одржава ниску стопу цурења током дужег периода. Заптивач од метала до метала је такође робустан и отпоран на замор, што га чини погодним за примене са термичким циклусом. Сам материјал од меког гвожђа је отпоран на хемијски напад многих уобичајених индустријских течности.
Још једна кључна карактеристика перформанси је његова отпорност на притисак и температуру. Заптивке прстенастих зглобова од меког гвожђа могу се користити на притисцима до 2500 пси и температурама до 550°Ц (1000°Ф), у зависности од примене. Овај широки радни опсег чини их погодним за широк спектар индустријских услуга. Чврстоћа материјала и отпорност на пузање су критични за одржавање заптивке на повишеним температурама и притисцима. Способност заптивача да одржи свој интегритет у овим условима је од суштинског значаја за дугорочну поузданост.
Лакоћа инсталације је још један фактор који доприноси његовој популарности. Заптивка прстенастог зглоба је релативно једноставна за уградњу, са стандардним вредностима обртног момента за затезање вијака. Заптивка се убацује у жлеб прирубнице, а вијци се затегну на наведени обртни момент. Процес инсталације је једноставан и не захтева специјализоване алате или вештине. Ова лакоћа инсталације смањује радно време и могућност грешака у инсталацији.
Компатибилност са широким спектром течности је још једна кључна предност. Меко гвожђе је компатибилно са широким спектром индустријских течности, укључујући пару, воду, нафту, природни гас и многе хемикалије. Ова свестраност га чини практичним избором за многе примене, јер се може користити у разним услугама без потребе за различитим материјалима заптивки. Ово је посебно корисно за постројења са вишеструким услугама и ограниченим залихама различитих типова заптивки.
Следећа табела сумира кључне карактеристике перформанси заптивки за прстенове од меког гвожђа.
| Карактеристика перформанси | Опис | Предност индустријске примене |
| Поузданост заптивања | Пластична деформација ствара ефикасну заптивку од метала до метала | Ниске стопе цурења, поуздано заптивање |
| Отпорност на притисак | Могућност заптивања при притисцима до 2500 пси | Погодно за апликације под високим притиском |
| Отпорност на температуру | Могућност заптивања на температурама до 550°Ц | Погодно за апликације на високим температурама |
| Једноставност инсталације | Једноставна инсталација са стандардним вредностима обртног момента | Смањује радно време и потенцијалне грешке |
| Компатибилност са флуидима | Компатибилан са широким спектром индустријских течности | Свестран и практичан за многе примене |
| Трајност | Отпоран на замор и термичке циклусе | Дуг радни век и смањено одржавање |
Ове карактеристике перформанси, у комбинацији са његовом економичношћу, чине заптивку прстенастог зглоба од меког гвожђа популарним избором за општу индустријску употребу. Његова поузданост и свестраност осигуравају да ће у догледној будућности остати поуздано решење за апликације за заптивање.
Прстенаста заптивка од меког гвожђа се користи у широком спектру општих индустријских апликација, у многим различитим индустријама. Његова свестраност је кључни фактор његове трајне популарности. Заптивка се обично налази у индустрији нафте и гаса, где се користи у вентилима, прирубницама и системима цевовода. Такође се користи у петрохемијској индустрији, у рафинеријама и у хемијским постројењима. У индустрији производње електричне енергије користи се у парним системима, котловима и турбинама. Заптивка се такође користи у индустрији пречишћавања воде и отпадних вода, као иу рударству и грађевинарству. Његова способност да обезбеди поуздан печат у широком спектру услуга је велика предност.
У сектору нафте и гаса, заптивка за зглобове од меког гвожђа се често користи у опреми на ушћу бунара, божићним јелкама и цевоводима. Његова способност да издржи високе притиске и температуре чини га погодним за ове захтевне примене. У петрохемијској индустрији користи се у прирубничким спојевима у процесним постројењима, где мора да заптива од широког спектра хемикалија и процесних течности. Његова свестраност значи да се може користити са различитим материјалима прирубница и дизајном прирубница.
У индустрији производње електричне енергије, заптивка прстенастог зглоба од меког гвожђа се користи у системима паре на високим температурама, где је њена способност да издржи термичке циклусе критична. Такође се користи у системима расхладне воде и другим помоћним услугама. Његова поузданост и дуг радни век чине га исплативим решењем за ове захтевне примене. У индустрији воде и отпадних вода, заптивка се користи у цевоводима и постројењима за пречишћавање, где је драгоцена његова отпорност на корозију и лакоћа уградње.
Следећа табела даје примере специфичних примена заптивки за прстенасте спојеве од меког гвожђа у различитим индустријама.
| Индустрија | Типичне апликације | Зашто је меко гвожђе РТЈ погодно |
| Нафта и гас | Опрема на ушћу бунара, вентили, проточни водови, прирубнице | Отпорност на висок притисак и температуру, поуздано заптивање |
| Петрохемија | Процесна постројења, реактори, измењивачи топлоте | Свестраност у хемијској отпорности, способност високог притиска |
| Повер Генератион | Парни системи, котлови, турбине, расхладни системи | Могућност високе температуре, отпорност на термичке циклусе |
| Вода и отпадне воде | Цевоводи, постројења за пречишћавање, пумпне станице | Отпорност на корозију, једноставност уградње |
| Рударство и грађевинарство | Цевоводи за стајњак, прирубнице опреме | Трајност, исплативост |
У Нингбо Каките Сеалинг Материалс Цо., Лтд., производимо заптивке за прстенове од меког гвожђа за широк спектар индустрија. Наша фабрика је опремљена прецизном машинском опремом и опремом за инспекцију како би се осигурало да наше прстенасте заптивке испуњавају највише стандарде квалитета. Разумемо да свака индустрија има своје специфичне захтеве и нудимо низ заптивки за прстенасте зглобове како бисмо задовољили ове потребе. Наша посвећеност квалитету и поузданости учинила нас је поузданим добављачем за многе водеће индустријске компаније. Широко распрострањена употреба заптивки за прстенасте зглобове од меког гвожђа у овим различитим индустријама је сведочанство њихових доказаних перформанси и поузданости.
Техничке спецификације и параметри квалитета за заптивке прстенастих зглобова од меког гвожђа дефинисани су неколико међународних стандарда. Најважнији од њих је АСМЕ Б16.20, који покрива металне заптивке за прирубнице цеви. Овај стандард утврђује димензије, материјале и захтеве за испитивање заптивки прстенастих зглобова. Поштовање овог стандарда је од суштинског значаја за обезбеђивање да је заптивка компатибилна са прирубницом и да обезбеди потребне перформансе заптивања. Остали релевантни стандарди укључују АПИ 6А (за опрему на ушћу бунара) и ДИН 2696 (европски стандард).
Кључне техничке спецификације за заптивку прстенастог зглоба од меког гвожђа укључују димензије заптивача, тврдоћу, завршну обраду површине и састав материјала. Димензије заптивача су дефинисане величином прирубнице, класом притиска и стилом заптивке (осмоугаоне или овалне). Димензије су прецизно контролисане како би се обезбедило правилно уклапање у жлеб прирубнице. Тврдоћа заптивке од меког гвожђа мора бити унутар одређеног опсега да би се обезбедила правилна деформација и заптивање. Завршна обрада заптивке је такође критична за заптивање, јер мора бити довољно глатка да обезбеди добро заптивање, али са контролисаном храпавостом како би се олакшало почетно налегање.
Следећа табела сумира кључне техничке спецификације и параметре квалитета за типичну заптивку прстенастог зглоба од меког гвожђа.
| Параметар | Спецификација | Критеријуми прихватања |
| Стандард | АСМЕ Б16.20 | Усклађеност са стандардним димензијама и материјалима |
| Гаскет Стиле | Осмоугаони или овални | Одређено дизајном прирубнице и применом |
| Материјал | Меко гвожђе (нискоугљенични челик) | 0,05-0,15% Садржај угљеника |
| Тврдоћа (Бринелл ХБ) | 90-120 ХБ | Обезбеђује правилну деформацију и заптивање |
| Завршна обрада (Ра) | 1,6-3,2 μм | Обезбеђује конзистентну заптивну површину |
| Димензије заптивке | По АСМЕ Б16.20 | Прецизне димензије обезбеђују правилно уклапање у жлеб прирубнице |
| Визуелна инспекција | Без дефеката (пукотине, ламинације, инклузије) | Осигурава интегритет материјала |
| Цертификат о усклађености | Испоручује се уз сваку наруџбу | Документује усклађеност са спецификацијама и стандардима квалитета |
У компанији Нингбо Каките Сеалинг Материалс Цо., Лтд., ригорозно проверавамо наше заптивке за прстенове од меког гвожђа како бисмо били сигурни да испуњавају ове спецификације. Наш процес контроле квалитета укључује верификацију материјала, испитивање тврдоће, инспекцију димензија и визуелну инспекцију. Такође пружамо сертификат о усклађености са сваком наруџбом, који документује квалитет заптивки. Ова посвећеност квалитету осигурава да наше прстенасте заптивке поуздано раде у најзахтевнијим индустријским применама.
Питање 1: Која је разлика између осмоугаоних и овалних прстенастих заптивки?
Одговор: Примарна разлика између осмоугаоних и овалних заптивки прстенастих зглобова је облик попречног пресека. Осмоугаона заптивка има равну горњу и доњу површину са закошеним страницама, док је овална заптивка заобљеног попречног пресека. Осмоугаони дизајн обезбеђује позитивнију линију заптивања и захтева мање оптерећење завртња за заптивање, док се овални дизајн често користи у старијим апликацијама или апликацијама са нижим притиском. Оба дизајна су дефинисана АСМЕ Б16.20 и обично се користе у индустријским апликацијама. У Нингбо Каките Сеалинг Материалс Цо., Лтд., производимо обе врсте заптивки за прстенасте спојеве како бисмо испунили специфичне захтеве наших купаца.
Питање 2: Који је опсег температуре и притиска за заптивке прстенастих спојева од меког гвожђа?
Одговор: Прстенасти спојеви од меког гвожђа могу се користити на температурама до 550°Ц (1000°Ф) и притисцима до 2500 пси, у зависности од специфичне примене и дизајна прирубнице. Границе температуре и притиска дефинисане су индустријским стандардима као што су АСМЕ Б16.5 и Б16.34. Стварне границе зависе од коришћеног материјала и дизајна прирубнице. За апликације које захтевају више температуре или притиске, други материјали као што су нерђајући челик или материјали од легура могу бити прикладнији.
Питање 3: Да ли су заптивке прстенастих зглобова од меког гвожђа погодне за употребу у корозивним срединама?
Одговор: Заптивке за прстенасте спојеве од меког гвожђа се не препоручују за високо корозивна окружења, јер је материјал подложан корозији. За апликације које укључују корозивне хемикалије, киселе или алкалне растворе или слану воду, пожељнији су материјали отпорнији на корозију као што су нерђајући челик, Инцонел или Монел. У Нингбо Каките Сеалинг Материалс Цо., Лтд., нудимо заптивке за прстенасте спојеве у низу материјала који одговарају различитим применама.
Питање 4: Како да одредим тачну величину заптивке прстенастог зглоба за моју прирубницу?
Одговор: Тачна величина заптивке прстенастог зглоба одређена је величином прирубнице и класом притиска, као што је дефинисано у АСМЕ Б16.5 или другим важећим стандардима. Величина заптивача се обично идентификује номиналном величином цеви (НПС) и класом притиска (нпр. Класа 150, 300, 600, итд.). Заптивка такође мора да одговара величини и облику жлеба прирубнице. Консултовање релевантног стандарда или спецификација произвођача прирубнице је препоручени начин да се идентификује тачна величина.
Питање 5: Колики је очекивани радни век заптивке прстенастог зглоба од меког гвожђа?
Одговор: Очекивани век трајања заптивке прстенастог зглоба од меког гвожђа зависи од услова примене, укључујући температуру, притисак и корозивну природу течности. У нормалним условима рада и уз правилну инсталацију, заптивка прстенастог зглоба од меког гвожђа може да пружи поуздан рад дуги низ година, често премашујући век трајања саме опреме. Век трајања заптивке је обично ограничен ефектима термичког циклуса и корозије, али уз правилно одржавање и периодичне провере, заптивка се може користити дуже време.
Прстенаста заптивка од меког гвожђа и даље је популаран избор за општу индустријску употребу јер нуди јединствену комбинацију поузданости заптивања, свестраности и исплативости. Његов једноставан, али ефикасан дизајн, заснован на пластичној деформацији материјала од меког гвожђа, ствара поуздану заптивку од метала до метала која може да издржи високе притиске и температуре. Компатибилност заптивке са широким спектром индустријских течности и лакоћа уградње чине га практичним избором за многе примене. Његова доказана евиденција поузданих перформанси учинила га је поузданим решењем за нафту и гас, петрохемију, производњу електричне енергије, третман воде и друге индустрије.
Техничке спецификације и параметри квалитета дефинисани индустријским стандардима обезбеђују конзистентност и поузданост прстенастих заптивки од меког гвожђа. Придржавајући се ових стандарда и одржавајући ригорозну контролу квалитета, произвођачи као што је Нингбо Каките Сеалинг Материалс Цо., Лтд. осигуравају да њихове заптивке испуњавају највиши ниво перформанси и сигурности. Трајна популарност прстенастог заптивке од меког гвожђа је сведочанство њене поузданости и ефикасности, и она ће наставити да буде драгоцено решење за заптивање у годинама које долазе.
Контактирајте Нингбо Каките Сеалинг Материалс Цо., Лтд. данасда бисте разговарали о вашим захтевима за заптиваче прстенастог зглоба и сазнали како наши производи могу да обезбеде поуздано заптивање за ваше индустријске примене.
