Прођите кроз било који објекат за хемијску прераду и наћи ћете сложену мрежу цеви, посуда и измењивача топлоте, све спојено прирубничким везама. Ове везе су потенцијалне слабе тачке и ослањају се на скромну, али критичну компоненту: заптивку. Деценијама, стандардна индустрија често су биле спирално намотане заптивке или чак једноставни материјали без азбеста. Међутим, суштинска промена је у току.Заптивке од валовитог метала(ЦМГ) брзо постају стандард за критичне апликације заптивања, и то са добрим разлогом. Они нуде јединствену комбинацију отпорности, отпорности на температуру и поузданости заптивања којој нема пара код многих традиционалних алтернатива. У Нингбо Каките Сеалинг Материалс Цо., Лтд., наша фабрика је била на челу ове револуције, производећи валовите металне заптивке високих перформанси које решавају најизазовније проблеме заптивања у хемијским постројењима, рафинеријама и петрохемијским постројењима широм света.
Све већа преференција за заптивке од валовитог метала није само тренд; то је логичан одговор на све веће захтеве савремене хемијске обраде. Постројења раде на вишим притисцима и температурама како би побољшали ефикасност. Они рукују агресивнијим и токсичнијим медијима, где цурење није само скупо већ и потенцијално катастрофално. Прописи о заштити животне средине и безбедности се пооштравају, захтевајући емисије које су практично нуле. У овом изазовном пејзажу, заптивка од валовитог метала се истиче. Његов јединствени ребрасти профил пружа изузетну отпорност и еластичност, компензујући неизбежне топлотне и флуктуације притиска у процесу. Ова отпорност обезбеђује чврсто заптивање током дугорочног периода, смањујући фугитивне емисије и елиминишући потребу за сталним поновним затезањем. У овом чланку ћемо истражити инжењерске принципе, науку о материјалима и практичне примене које чине заптивке од валовитог метала пожељним избором за хемијску индустрију и пружићемо детаљан, технички поглед на спецификације и најбоље праксе за њихову употребу.
У свету хемијске обраде, „стабилно стање“ је мит. Операције у стварном свету карактеришу термичко ширење и контракција, удари притиска и вибрације. Ова циклична напрезања су главни непријатељ поуздане прирубничке заптивке. Традиционалне равне заптивке, као што су листови без азбеста, могу да издрже трајни "сет" под почетним оптерећењем вијака. То значи да временом губе своју отпорност и еластичност. Када прирубница доживи термички циклус, експанзија може додатно компримовати заптивку, а када се охлади, заптивка не може да се врати да би одржала адекватан притисак заптивања. Овај губитак оптерећења вијака доводи до цурења. Заптивка од валовитог метала је суштински другачија. Његово језгро је танак, валовити метални профил који делује као низ опруга. Када се компримује, не пропада пластично на исти начин; задржава значајну еластичну енергију.
Да бисте ово визуелизовали, замислите разлику између равног листа картона и кутије од валовитог картона. Равни лист се лако савија и гужва, губи снагу. Валовита кутија је, међутим, крута и може се вратити назад. Исти принцип важи и за заптивке. Валовити профил у нашим заптивкама од валовитог метала пружа висок степен флексибилности и опоравка. Недавна студија водећег европског института за заптивање мерила је „релаксацију пузања“ различитих типова заптивки. Релаксација пузања је губитак оптерећења на вијак током времена. Након 1000 сати на 300°Ц, стандардна заптивка од компримованих влакана изгубила је преко 60% свог почетног напрезања. Флексибилна графитна заптивка је изгубила око 35%. Наше заптивке од валовитог метала, с друге стране, изгубиле су мање од 15% свог почетног напрезања. Ово изузетно задржавање оптерећења завртња значи да прирубница дуже остаје заптивена, чак и када систем пролази кроз тешке термичке и притиске.
Ова отпорност се не односи само на заптивање; такође се ради о безбедности и трошковима. У многим процесима, откривање малог цурења може бити тешко, захтевајући скупу опрему за детекцију гаса. Када се открије цурење, постројење се често мора затворити да би се поново затегнула или заменила заптивка. За хемијско постројење, гашење може коштати десетине хиљада долара по сату због изгубљене производње. Дугорочним одржавањем заптивке, заптивке од валовитог метала смањују учесталост ових скупих и ометајућих интервенција. Карактеристика ребрастог језгра „повратне опруге“ обезбеђује да заптивка може да прилагоди диференцијално кретање између прирубница, штитећи заптивку и спречавајући фугитивне емисије. Ова поузданост је основни разлог зашто менаџери одржавања све више одређују заптивке од валовитог метала за њихове најкритичније и најизазовније примене.
Један од најизазовнијих сценарија заптивања у хемијској обради је прирубница великог пречника ниског притиска. Замислите отвор резервоара за складиштење, канал великог пречника или поклопац измењивача топлоте. Ове прирубнице је често тешко заптити јер имају веома велику површину, али се може применити само ограничена количина силе завртња без изобличења саме прирубнице. Поред тога, површине прирубница у овим применама су често оштећене, удубљене или неусклађене због претходних промена заптивки или једноставно због величине структуре. Традиционална равна заптивка захтева веома висок површински притисак да би се створила заптивка, али на великој прирубници, постизање овог равномерног притиска је скоро немогуће.

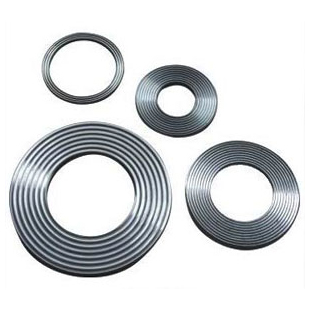

Овде сија генијалност дизајна валовите металне заптивке. Његов валовити узорак ствара низ високо концентрисаних заптивних линија. Уместо да захтева висок просечни притисак на целој површини заптивача, он фокусира расположиво оптерећење завртња на ове уске контактне зоне. То значи да валовита метална заптивка може постићи заптивање непропусно чак и са релативно малим оптерећењима вијака. Могућност прилагођавања површинским неправилностима је још једна критична предност. Ребрасто језгро делује као флексибилна дијафрагма која се може компримовати и прилагођавати површинским несавршеностима, што је неопходно када се заптују велике, понекад искривљене, прирубнице. Стандардне равне заптивке једноставно не могу премостити ове празнине и несавршености без обимне поправке на површини прирубнице, што је скуп и дуготрајан процес.
Ова предност у перформансама директно се претвара у стварне уштеде трошкова. У прошлости, ако је резервоар великог пречника цурио, решење је често било да се резервоар изолује, испразни и да заваривач поправи лице прирубнице или да се користи прилагођени процес обраде. Ово је често захтевало недеље припрема и значајне трошкове. Са заптивкама од валовитог метала, многа од ових проблема се решавају на нивоу заптивача. Наша фабрика,Нингбо Каките Сеалинг Материалс Цо., Лтд., производи валовите металне заптивке у величинама до неколико метара у пречнику, за притиске од неколико милибара и за услове вакуума. Способност заптивача да обезбеди поуздано заптивање под тако малим оптерећењима завртња, у комбинацији са толеранцијом на површинске несавршености, чини га идеалним решењем за ове проблематичне примене великих размера. Ова могућност омогућава постројењима да избегну скупе застоје и поправке прирубница, одржавајући рад и смањујући буџете за одржавање.
Избор одговарајуће заптивке од валовитог метала за специфичну примену хемијске обраде захтева јасно разумевање радних услова и техничких спецификација заптивача. Неусклађеност може довести до прераног квара, цурења и потенцијалних опасности. Табела испод пружа детаљан водич за спецификације за наш стандардни асортиман заптивки од валовитог метала, наглашавајући инжењерско образложење иза сваког параметра. Међутим, за сложене примене, ми пружамо комплетну инжињерску услугу по мери за дизајнирање заптивке која савршено одговара вашој прирубници.
| Параметар | Стандардна спецификација | Инжењерско образложење и утицај примене |
| Цоре Материал | СС304, СС316, СС316Л, титанијум | Одређује отпорност на корозију и температурну способност. СС316Л је уобичајен за већину хемијских услуга. Титанијум за јаку корозију и отпорност на високе температуре. |
| Дебљина језгра (мм) | 0,20 - 0,40 | Дебља језгра (0,30-0,40 мм) пружају већу еластичност и пожељна су за прирубнице великог пречника ниског притиска. Тања језгра (0,20 мм) су за системе високог притиска који захтевају минимално опуштање. |
| Корак набора (мм) | 2,5 - 4,0 | Корак је растојање између врхова таласа. Мањи корак (2,5 мм) ствара више заптивних линија, боље за апликације са малим оптерећењем вијака. Шири корак (4,0 мм) је за апликације под високим притиском. |
| Висина набора (мм) | 0,8 - 1,5 | Одређује компресибилност и опругу. Веће висине омогућавају више померања прирубница и бољу подударност површине. |
| Материјал заптивног елемента | Флексибилни графит, ПТФЕ, лискун | Флексибилни графит је најчешћи, пружа одличну температурну и хемијску отпорност. ПТФЕ је за агресивне хемикалије на нижим температурама. Лискун је за ултра високе температуре. |
| Густина заптивног елемента (г/цм³) | 1,0 - 1,2 (графит) | Већа густина смањује порозност и пузање, али може бити теже сабити. Стандардна густина је добар баланс. |
| Максимална пројектована температура (°Ц) | До 650°Ц (са лискуном) | Ово је критична граница. Прекорачење може узроковати деградацију језгра или заптивног елемента, што доводи до квара заптивке. |
| Максимални пројектовани притисак (бар) | До 250 бара | Одређује минимално оптерећење вијака и потребну чврстоћу заптивача. Већи притисци захтевају дебље или јаче језгро. |
| Препоручени напон заптивке (Н/мм²) | 50 - 150 | Ово је притисак на притисак потребан да се постигне заптивање. Прениско, и прирубница ће процурити; превисоко и може оштетити заптивку или прирубницу. |
| Стопа цурења (АСТМ Ф37) | < 0,001 мЛ/мин | Ово је метрика перформанси заптивања, која указује на способност заптивача да спречи фугитивне емисије. |
Када бирате заптивку од валовитог метала, не ради се само о појединачним спецификацијама материјала; ради се о разумевању интеракције између заптивке и прирубнице. Оптерећење завртња мора бити довољно да компримује заптивку и створи потребан напон заптивања, али не толико да пригњечи језгро. Обрада површине прирубнице и паралелност такође играју кључну улогу. Препоручујемо завршну обраду прирубнице од Ра 3,2 до 6,3 µм за оптимално заптивање. У Каките-у, наш технички тим користи напредну анализу коначних елемената (ФЕА) да симулира понашање заптивача под одређеним оптерећењима и притисцима завртња. Ово нам омогућава да препоручимо оптималан дизајн заптивача и процедуру контролисаног обртног момента, обезбеђујући поуздану везу без цурења која испуњава најстроже стандарде емисије.
Хемијска индустрија је невероватно разнолика, обрађује све, од бенигних угљоводоника до агресивних киселина, каустика и растварача. Не постоји јединствена "универзална" заптивка која може да издржи сва хемијска окружења. Права снага валовите металне заптивке лежи у његовој прилагодљивости. Пажљивим одабиром метала језгра и материјала за облагање (или заптивног елемента), заптивка се може прецизно конструисати за специфичне медије и услове рада. Ова флексибилност је разлог зашто се све више специфицирају у односу на стандардне спирално намотане заптивке, које имају ограниченији опсег конструкцијских опција. У Нингбо Каките Сеалинг Материалс Цо., Лтд., производимо заптивке од валовитог метала са широким спектром комбинација материјала како бисмо испунили строге захтеве хемијске, петрохемијске и фармацеутске индустрије.
Метал језгра обезбеђује структурну чврстоћу и еластичност. За опште хемијске услуге, СС316Л је свестран избор, који нуди добру отпорност на широк спектар медија и радних температура. За корозивнија окружења, као што су она која укључују хлориде или киселине, препоручују се више легуре попут Хастеллои Ц276 или Инцонел 625. За примене на екстремно високим температурама, попут оних у рафинеријским пећима, користе се легуре на бази титана или никла. Наша фабрика одржава свеобухватан инвентар ових специјалних метала, што омогућава брзу производњу. Избор заптивног елемента је подједнако важан. Најчешћи избор је флексибилни графит, који нуди одличну отпорност на топлоту (до 650°Ц) и хемијску компатибилност са већином угљоводоника и паре. Међутим, графит није погодан за високо оксидирајуће киселине, јер може оксидирати и изгубити заптивна својства. У овим случајевима користимо материјал за облагање од ПТФЕ или његових модификованих облика, који су хемијски инертни.
Такође нудимо иновативне дизајне, као што је конструкција „двоструког заптивног слоја“. Ово укључује коришћење два различита заптивна елемента — на пример, графитног унутрашњег слоја за примарно заптивање и ПТФЕ спољашњег прстена за заштиту од медија који би напали графит. Још један напредни дизајн је укључивање унутрашњег и спољашњег потпорног прстена. Унутрашњи прстен спречава да се заптивка уруши под притиском (посебно важно за високе притиске), док спољни прстен обезбеђује заштиту од корозије и помаже при центрирању. Овај ниво прилагођавања је разлог зашто заптивке од валовитог метала постају стандард за апликације које су критичне за безбедност и високе вредности. Пример: велики фармацеутски произвођач се борио са проблемима контаминације у воденој петљи високе чистоће због материјала који се могу извући из стандардних заптивки. Наша фабрика је дизајнирала заптивку од валовитог метала са чврстим ПТФЕ-ом и језгром СС316Л које је елиминисало све екстракције, обезбеђујући чисту, чисту заптивку. Овакво прилагођено решење је могуће само са флексибилном платформом за дизајн валовитог металног заптивача.
Питање 1: Како се заптивка од валовитог метала разликује од заптивке са спиралном раном у смислу перформанси?
Одговор: Примарна разлика лежи у дизајну језгра. Заптивка спирално намотана користи спирално намотану металну траку у облику слова В са пунилом. Одлични су за многе примене, али могу бити склони "издувавању" ако је пунило оштећено. Заптивка од валовитог метала користи чврсто, континуирано валовито метално језгро, које пружа робуснију, чвршћу структуру. Овај дизајн нуди врхунску отпорност на избијање и отпорнији је на тешке термичке циклусе. Док су спирално намотане заптивке добар избор за општу намену, заптивке од валовитог метала се обично преферирају за прирубнице ниског притиска, великог пречника и за апликације где је оштећење или неусклађеност прирубнице проблем.
Питање 2: Да ли се заптивка од валовитог метала може користити на прирубници са веома грубом површином?
Одговор: Да, ово је једна од њихових примарних предности. Валовити профил делује као низ флексибилних опруга које се могу компресовати и прилагодити површинским неправилностима. Меки заптивни елемент (графит или ПТФЕ) испуњава микроскопске празнине, стварајући заптивку. Ово их чини идеалним за поправку старих, кородираних прирубница без трошкова за поновно постављање површине. Међутим, увек препоручујемо разумно глатку и равну површину прирубнице да би се постигло оптимално заптивање. За екстремно грубе прирубнице може бити потребан дебљи заптивни елемент или облога веће густине. Наш технички тим може да вам саветује најбоље решење за ваше специфично стање.
Питање 3: Који обртни момент треба да користим када причвршћујем заптивку од валовитог метала?
Одговор: Не постоји јединствена вредност обртног момента. Зависи од величине заптивке, величине завртња, оцене прирубнице и материјала заптивке. Циљ је да се постигне препоручени напон заптивке (обично 50-150 Н/мм² за ребрасте металне заптивке) без дробљења језгра. Обезбеђујемо детаљну процедуру обртног момента са сваком заптивком коју испоручујемо, а која се израчунава на основу вашег специфичног дизајна прирубнице. Ова процедура ће одредити обртни момент у фт-лбс или Нм, редослед затезања и број пролаза. Неопходно је пратити ову процедуру да бисте постигли заптивање без цурења и спречили оштећења. Никада немојте прекорачити препоручени обртни момент.
Питање 4: Да ли су заптивке од валовитог метала погодне за вакуумску услугу?
Одговор: Да, апсолутно. Ребрасте металне заптивке су одличне за апликације у вакууму, укључујући и високи вакуум. Њихово круто језгро спречава њихово увлачење у отвор прирубнице, за разлику од неких мекших заптивки. Ребрасти дизајн такође обезбеђује позитивно заптивање чак и под негативним притиском. Препоручујемо дизајн са унутрашњим потпорним прстеном за спречавање унутрашњег колапса и заптивним елементом високе густине како би се минимизирало испуштање гасова. Наша фабрика у Нингбо Каките Сеалинг Материалс Цо., Лтд. је испоручила валовите металне заптивке за бројне апликације у вакууму, укључујући фармацеутску и полупроводничку индустрију.
Питање 5: Како да складиштим заптивке од валовитог метала да бих осигурао њихов интегритет пре уградње?
Одговор: Ребрасте металне заптивке треба чувати у чистом, сувом и хладном окружењу. Морају бити заштићени од влаге, прљавштине и екстремних температура. Оригиналну амбалажу (често затворену пластичну кесу са одвлаживачем) треба чувати нетакнутом до уградње како би се спречила рђа или контаминација. Треба их складиштити равно да би се спречило изобличење и не би требало да се слажу са другим тешким предметима на њих. Наша фабрика обезбеђује детаљна упутства за складиштење уз сваку пошиљку како би осигурала да заптивке стигну на локацију у савршеном стању.
Од отпорности на најбруталније термичке циклусе и циклусе притиска до заптивања проблематичних прирубница великог пречника и нудећи неупоредиву флексибилност материјала, заптивка од валовитог метала се показала као врхунско решење за заптивање у модерној хемијској прерађивачкој индустрији. Његов јединствени инжењеринг обезбеђује ниво поузданости, безбедности и исплативости који традиционалне алтернативе заптивача једноставно не могу да паре. За инжењере одржавања и менаџере постројења, представља проактивну инвестицију у дугорочне операције без цурења.
Да ли сте спремни да унапредите перформансе заптивања вашег постројења?Контактирајте Нингбо Каките Сеалинг Материалс Цо., Лтд. данасда разговарамо о вашој специфичној пријави. Наш тим искусних инжењера ће радити са вама на одабиру оптималне комбинације дизајна и материјала за ваше најкритичније прирубничке везе. Нудимо бесплатне техничке консултације, препоруке за дизајн заптивача и обуку на лицу места за ваше екипе за одржавање.Затражите своју бесплатну техничку консултацију од Нингбо Каките Сеалинг Материалс Цо., Лтд. и осигурајте интегритет ваше фабрике поузданим заптивачем валовитих металних заптивки.
