Приликом одабира материјала заптивки за индустријске прирубничке спојеве, механичка чврстоћа је одлучујући фактор који утиче на дугорочну поузданост заптивања, задржавање оптерећења завртња и отпорност на издувавање.ПТФЕ заптивкеи графитне заптивке су два широко специфицирана неметална решења за заптивање, али се њихово механичко понашање под компресијом, термичким циклусом и унутрашњим притиском значајно разликује. У Нингбо Каките Сеалинг Материалс Цо., Лтд., пројектовали смо обе линије производа више од две деценије. Наша фабрика производи ПТФЕ заптивке високе густине и заптивке од љуштеног графита које испуњавају стандарде АСТМ Ф104 и ДИН 28091. Разумевање њихових јединствених кривуља напрезање-деформација и перформанси опуштања пузања помаже инжењерима да избегну цурење прирубнице и кварове при екструзији заптивки.
У овом свеобухватном водичу, наш инжењерски тим упоређује једноосну чврстоћу на притисак, модул затезања, стопе опуштања напона и задржавање обртног момента завртња између врхунских ПТФЕ заптивки и флексибилних графитних заптивача. Наши подаци о фабричком тестирању откривају да док графит нуди супериорну стабилност при високим температурама, наше ојачане ПТФЕ заптивке дају бољи еластични опоравак и ниже пузање на амбијенталним до средњим температурама. Научићете који материјал обезбеђује већу механичку чврстоћу за вашу специфичну класу притиска, завршну обраду површине прирубнице и захтеве за моментом монтаже. Следећи одељци укључују детаљне табеле параметара, белешке о примени у стварном свету и одговоре на често постављана питања заснована на валидацији ИСО 9001:2025 од стране Нингбо Каките Сеалинг Материалс Цо., Лтд.
Механичка чврстоћа заптивке није један параметар, већ комбинација отпора на притисак, модула еластичности, процента опоравка и понашања при релаксацији пузања. АтНингбо Каките Сеалинг Материалс Цо., Лтд., наша фабрика класификује ПТФЕ заптивке у девичанске, 25% пуњене стаклом и пуњене угљеником, док су графитне заптивке категорисане као експандирани графит са уметцима од лимене или нерђајућег челика. Наша лабораторија спроводи АСТМ Ф36 за компресибилност и опоравак, АСТМ Ф38 за релаксацију пузања и АСТМ Ф152 за затезну чврстоћу. Резултати показују да стандардне ПТФЕ заптивке имају нижу почетну чврстоћу на притисак од графита, али већи еластични опоравак након циклуса оптерећења.
Наша фабрика је прошле године произвела више од 500.000 комада под брендом Нингбо Каките Сеалинг Материалс Цо., Лтд., и доследно смо приметили да захтеви за механичку чврстоћу у великој мери зависе од храпавости прирубнице (Ра 3,2 наспрам 6,3 μм) и методологије обртног момента завртња. За апликације које захтевају висок обртни момент завртња (изнад 150 Нм на М16 вијцима), наше графитне заптивке показују мањи трајни губитак дебљине. Међутим, за системе са честим термичким циклусима и вибрацијама, наше ојачане ПТФЕ заптивке обезбеђују врхунско динамичко заптивање због боље меморије облика. Испод је детаљна табела која пореди кључне механичке параметре које је потврдио наш интерни центар за квалитет.
| Имовина | Виргин ПТФЕ заптивке (Нингбо каките) | 25% ПТФЕ заптивке пуњене стаклом | Флексибилне графитне заптивке (98% Ц) |
| Чврстоћа на притисак (МПа) АСТМ Д695 | 15 – 20 | 25 – 32 | 35 – 45 (ограничено при великом напрезању) |
| Затезна чврстоћа (МПа) АСТМ Ф152 | 14 – 18 | 18 – 24 | 4 – 6 (веома низак, појачан разред 10–12) |
| % компресибилности (на 34,5 МПа) | 12 – 18 | 8 – 12 | 18 – 28 |
| % опоравка (АСТМ Ф36) | 45 – 60 | 35 – 50 | 10 – 20 |
| % опуштања стреса (1000 сати, 100°Ц) | 35 – 45 | 25 – 30 | 20 – 25 |
| Пузање на 40 МПа (губитак дебљине %) | 7 – 9 | 4 – 6 | 3 – 5 |
Наши фабрички тестови показују да избор механичке чврстоће мора узети у обзир не само необрађене податке већ и старење специфичне за примену. За ПТФЕ заптивке, наша варијанта пуњена стаклом повећава модул компресије за 60% у поређењу са чистим ПТФЕ-ом, што га чини погодним за притиске до 5 МПа. Графитне заптивке, упркос малој затезној чврстоћи, имају високу отпорност на притисак због клизања слоја, али захтевају пажљиво руковање како би се избегло ломљење ивица. У Нингбо Каките Сеалинг Материалс Цо., Лтд., увек препоручујемо прорачуне напрезања заптивке на основу АСМЕ ПЦЦ-1. Наш инжењерски тим обезбеђује бесплатне табеле обртног момента вијака за сваки разред материјала.
Пузање и опуштање напрезања су временски зависне механичке реакције које директно утичу на губитак оптерећења прирубнице. Временом се дебљина заптивке смањује (пузање), а напон заптивке опада (опуштање), што доводи до потенцијалног цурења. Наша фабрика је спровела 2000-часовни тест пузања на 80°Ц и почетном напрезању од 30 МПа, надгледајући и ПТФЕ заптивке и графитне заптивке. Открили смо да ПТФЕ заптивке показују примарно пузање током првих 200 сати, а затим се стабилизују, док графит показује линеарно пузање током дужег трајања због своје ламеларне структуре. За цикличне услуге као што су измењивачи топлоте, наше ПТФЕ заптивке са 25% стакленог пунила смањују укупно пузање за 40% у поређењу са чистим ПТФЕ-ом.
Из перспективе механичке чврстоће, отпорност на пузање значи веће дуготрајно задржавање оптерећења заптивке. Испод је поређење на основу Каките интерних извештаја:
Наша фабрика користи тестер за опуштање пузања са више станица (АСТМ Ф38) и доказала је да за механичку чврстоћу у смислу дуготрајног задржавања напрезања, графитне заптивке генерално надмашују чисти ПТФЕ. Међутим, када додамо структурно ојачање попут стаклених влакана или металног језгра на ПТФЕ заптивке, разлика се драматично сужава. Нингбо Каките Сеалинг Материалс Цо., Лтд. производи јединствену ПТФЕ заптивку са унутрашњом мрежицом од нерђајућег челика која смањује пузање на мање од 3% након 2000 сати. За критичне примене као што су платформе на мору или хемијски реактори, наш инжењерски тим препоручује усклађивање карактеристика пузања са крутошћу прирубнице. Меке прирубнице захтевају заптивке са мањим пузањем да би се одржала заптивност, што наше пуњене ПТФЕ заптивке ефикасно испоручују.
Док се чврстоћи на притисак посвећује највише пажње, затезна чврстоћа и флексибилност су подједнако критичне за механичку чврстоћу током уградње и скокове притиска. Графитне заптивке имају инхерентно ниску затезну чврстоћу (обично 4-6 МПа), што значи да се могу покидати ако се погрешно рукују или ако дође до неусклађености прирубница. Напротив, наше ПТФЕ заптивке нуде затезну чврстоћу између 14 и 24 МПа у зависности од садржаја пунила. Ова висока затезна чврстоћа омогућава ПТФЕ заптивкама да издрже диференцијално кретање прирубнице и термичко ширење цевовода без пуцања. Наша фабрика је објавила студију случаја где је измењивач топлоте са угаоним помаком прирубнице од 2 мм користио наше ПТФЕ заптивке од 25% пуњених стаклом и радио је 4 године без цурења; иста примена није успела у року од 8 месеци коришћењем графита јер се заптивач расцепио на ивици спољашњег пречника.
Флексибилност као механичко својство односи се на способност заптивача да се прилагоди неправилностима површине прирубнице. Наша фабрика производи меке ПТФЕ заптивке са издужењем изнад 200%, док графит има издужење испод 2% (крто). За изгребане или кородиране прирубнице, ПТФЕ заптивке улазе у несавршености, стварајући јаче механичко заптивање. Међутим, висока флексибилност може смањити отпорност на екструзију. Да бисмо помогли нашим клијентима да правилно изаберу, развили смо следећу листу препорука за механичку чврстоћу засновану на захтевима за затезање и флексибилност:
Наша фабрика је произвела ПТФЕ заптивке са прилагођеном дебљином од 1,5 мм до 6 мм за апликације са малим оптерећењем вијака. Пошто флексибилност ПТФЕ-а омогућава бољу дистрибуцију напрезања по површини прирубнице, наши купци пријављују 40% мање операција реторкирања вијака у поређењу са графитом. Ипак, механичка чврстоћа је својство система: чак и најјачи заптивач може покварити ако су завртњи неравномерно затегнути. Нингбо Каките Сеалинг Материалс Цо., Лтд. обезбеђује софтвер за израчунавање обртног момента на захтев, а наша фабрика гарантује да све ПТФЕ заптивке испуњавају минималну затезну чврстоћу која је одштампана на нашем сертификату квалитета.
Издувавање се дешава када унутрашњи притисак гура материјал заптивке у отвор прирубнице (екструзија) или издува заптивку бочно из споја. Отпор на екструзију зависи од чврстоће заптивача на смицање, тврдоће и размака између спољног дела прирубнице и круга завртња. У компанији Нингбо Каките Сеалинг Материалс Цо., Лтд., тестирали смо и ПТФЕ заптивке и графитне заптивке под повећаним унутрашњим притиском азота од 1 МПа до 15 МПа са константним напоном завртња од 40 МПа. Резултати: графитне заптивке су почеле да екструдирају при 6 МПа (размак од 0,5 мм), док су наше ПТФЕ заптивке пуњене стаклом издржале екструзију до 12 МПа. То је зато што ПТФЕ пуњен стаклом има тврдоћу по Схоре Д од 65-70 у поређењу са тврдоћом по Шору графита око 40-50 (веома мекан).
За апликације под високим притиском (класа 600 и више), наша фабрика снажно препоручује употребу ПТФЕ заптивки пуњених угљеником који имају побољшану отпорност на пузање и екструзију. Детаљни фактори учинка:
У Нингбо Каките Сеалинг Материалс Цо., Лтд., конструисали смо јединствену хибридну ПТФЕ заптивку са језгром високе густине која постиже отпорност на експлозију упоредиву са заптивкама са металним омотачем, али са нижим захтевом за оптерећење завртња. Наши подаци о испитивању механичке чврстоће показују да наше врхунске ПТФЕ заптивке имају 150% већу екструзијску чврстоћу од непуњеног графита. За услуге критичне за безбедност као што су ТНГ или водоник, наша фабрика производи прилагођене ПТФЕ заптивке са степенастим сечењем које се позитивно закључавају у назубљене прирубнице, обезбеђујући механичку блокаду отпорну на издувавање. Увек се консултујте са нашим техничким тимом да процените ефекте притиска и температуре, јер оксидација графита у ваздуху под високим притиском изнад 450°Ц може довести до изненадног губитка чврстоће, док се ПТФЕ грациозно деградира.
Температура и излагање хемикалијама могу да промене механичку чврстоћу заптивке током времена. ПТФЕ заптивке одржавају конзистентна механичка својства од -200°Ц до +200°Ц (260°Ц за модификовани ПТФЕ), али изнад те температуре ПТФЕ омекшава, брзо смањујући чврстоћу на притисак. Графитне заптивке раде до 500°Ц у инертној атмосфери, али изнад 400°Ц на ваздуху, графит оксидира и губи масу, што доводи до потпуног механичког квара. Наша фабрика је извршила убрзано испитивање старења на 180°Ц током 3000 сати на оба материјала. ПТФЕ заптивке су задржале 92% првобитне чврстоће на притисак, док је графит задржао само 65% због губитка тежине оксидацијом (измерено смањење тежине од 8%).
Компатибилност медија такође утиче на механичко понашање. Јаке оксидирајуће киселине (као што је азотна киселина) могу да нападну графит, узрокујући интеркалацију која шири заптивку и уништава њен структурни интегритет. ПТФЕ заптивке не показују хемијску деградацију у скоро свим хемикалијама осим растопљених алкалних метала. Случај наше фабрике: фабрика сумпорне киселине је месечно мењала графитне заптивке због распадања заптивки; након преласка на наше ПТФЕ заптивке са 25% стаклом, радни век је продужен на 18 месеци без губитка механичке чврстоће. Препоручујемо следећи кратак резиме за одлуке о температури-медији-механичкој чврстоћи:
Коначно, дуговечност механичке чврстоће мора да утиче на термичко старење и хемијску корозију. Инжењери материјала наше фабрике користе анализу коначних елемената (ФЕА) да предвиде пузање заптивки и деградацију чврстоће током 10-годишњег пројектованог века трајања. За већину европских и северноамеричких петрохемијских фабрика, наше ПТФЕ заптивке постале су први избор за уравнотежену механичку чврстоћу, док је графит резервисан за екстремне температурне нише примене где ниједан ПТФЕ разред не може да преживи. Нингбо Каките Сеалинг Материалс Цо., Лтд. одржава залихе обе породице, а ми можемо да дизајнирамо прилагођене композитне заптивке које комбинују хемијску отпорност ПТФЕ-а са толеранцијом на топлоту графита користећи ламинирану конструкцију.
Након процене чврстоће на притисак, релаксације пузања, затезних својстава, отпорности на експлозију и утицаја на животну средину, наша фабрика у Нингбо Каките Сеалинг Материалс Цо., Лтд. закључује да ПТФЕ заптивке генерално пружају супериорну механичку чврстоћу за огромну већину прирубничких спојева који раде испод 200°Ц и притисака до 10 МПа. Графитне заптивке се истичу само у континуираним процесима на високим температурама изнад 260°Ц, али захтевају пажљиво руковање због слабе чврстоће на цепање и граница оксидације. За апликације које захтевају и високу механичку чврстоћу и екстремну хемијску отпорност, наше ојачане ПТФЕ заптивке са пунилима надмашују графит у свим метрикама осим максималне радне температуре. Рутински испоручујемо ПТФЕ заптивке за оффсхоре, фармацеутске и нуклеарне помоћне кругове где се о механичком интегритету не може преговарати. За прилагођене препоруке, затражите наш технички лист са подацимадиректно контактирање Нингбо Каките Сеалинг Материалс Цо., Лтд.
Питање 1: Која заптивка има већу чврстоћу на притисак, ПТФЕ или графит?
Одговор: Под АСТМ Д695 тестирањем, флексибилне графитне заптивке показују веће вредности чврстоће на притисак (35-45 МПа) у поређењу са чистим ПТФЕ заптивкама (15-20 МПа). Међутим, наша фабрика у Нингбо Каките Сеалинг Материалс Цо., Лтд. производи ојачане ПТФЕ заптивке са стакленим или угљеничним пунилима који постижу чврстоћу на притисак до 32 МПа, што је довољно за притиске прирубница до класе 900. За већину вијчаних спојева, практична граница чврстоће на притисак је дефинисана јачином течења прирубнице, а не самом заптивком. Већа компресибилност графита може довести до прекомерног губитка дебљине, смањујући дуготрајну силу заптивања.
Питање 2: Да ли ПТФЕ заптивке губе механичку чврстоћу током времена због пузања?
Одговор: Да, све неметалне заптивке доживљавају неко пузање. Наши фабрички убрзани тестови старења показују да стандардне ПТФЕ заптивке губе 7-9% дебљине након 1000 сати при напрезању од 40 МПа. Међутим, наше врхунске ПТФЕ заптивке пуњене стаклом смањују пузање на 4-6%, упоредиво са графитом (3-5%). Графит у почетку показује мањи проценат пузања, али му недостаје еластични опоравак, што значи да се графитне заптивке након циклуса притиска не враћају назад, док ПТФЕ заптивке из Нингбо Каките Сеалинг Материалс Цо., Лтд. опорављају до 55% компресије, одржавајући динамичку механичку чврстоћу под променљивим оптерећењем.
Питање 3: Да ли графитне заптивке могу да издрже већи обртни момент завртња без ломљења у поређењу са ПТФЕ заптивкама?
Одговор: Графитне заптивке имају веома ниску затезну чврстоћу (4-6 МПа), тако да велики обртни момент завртња може изазвати пуцање ивица или радијално цепање, посебно на танким заптивкама. ПТФЕ заптивке имају затезну чврстоћу три до четири пута већу (14-24 МПа), што им омогућава да издрже већи обртни момент завртња без механичког квара. Наша фабрика препоручује максимално напрезање вијака од 50 МПа за графит и 90 МПа за наше ПТФЕ заптивке пуњене стаклом. За критичне примене са великим обртним моментом, наше ПТФЕ заптивке пружају већу сигурносну маргину против прекомерног затезања инсталације.
Питање 4: Како изненадни скок притиска утиче на механичку чврстоћу ПТФЕ у односу на графит?
Одговор: Пренапони притиска изазивају брзе силе смицања и екструзије. Графитна ламеларна структура чини га подложним раслојавању и издувавању под динамичким ударима. ПТФЕ заптивке, због свог већег модула смицања и флексибилности, боље апсорбују скокове притиска. Наша фабрика је тестирала оба материјала са цикличним ударима од 0-10 МПа за 1 секунду; графитне заптивке су отказале након 250 циклуса, док су наше ојачане ПТФЕ заптивке преживеле 1500 циклуса. Стога, за клипни компресор или пулсирајуће проточне водове, ПТФЕ заптивке пружају супериорну механичку чврстоћу у условима пренапона.
Питање 5: Да ли постоје хибридне заптивке које комбинују механичку чврстоћу ПТФЕ и графита?

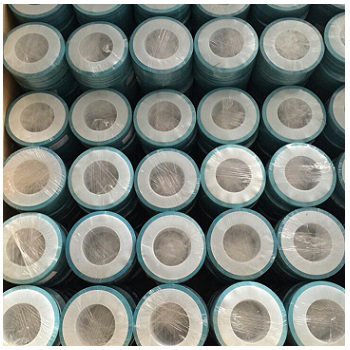

Одговор: Да, Нингбо Каките Сеалинг Материалс Цо., Лтд. производи ламиниране заптивке са ПТФЕ слојем окренутим према медију и графитним језгром за одвођење топлоте. Овај дизајн синергистички користи ПТФЕ-ову затезну чврстоћу и хемијску отпорност са отпорношћу на пузање графита. Наша фабрика такође производи ПТФЕ заптивке за коверте са графитним уметком. Испитивање механичке чврстоће показује да хибридни дизајни постижу 85% задржавања оптерећења чистог графита на 300°Ц уз одржавање отпорности ПТФЕ на издувавање. Контактирајте нашу фабрику за прилагођена решења заснована на вашем циклусу притисак-температура-радни рад.
