Како бакарне заптивке побољшавају безбедност у индустријским системима под притиском?

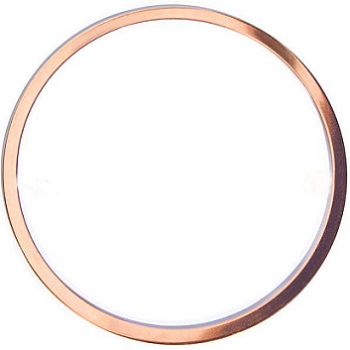

У индустријским системима под притиском као што су хемијски реактори, парни цевоводи, хидрауличне пресе и измењивачи топлоте, квар заптивке може довести до катастрофалних последица: токсичних испуштања, пожара или експлозивне декомпресије. Међу свим решењима за заптивање, бакарни заптивачи су се показали као један од најбезбеднијих избора за екстремне услове. За разлику од меких заптивки које се истискују или гумених заптивки које деградирају са температуром,бакарне заптивкеодржавају свој интегритет под високим притиском (до 500 бара или више) и у широким температурним распонима од криогених -250°Ц до повишених 600°Ц. Сигурносна предност потиче од инхерентне дуктилности бакра у комбинацији са високом топлотном проводљивошћу и отпорношћу на релаксацију пузања. Када се правилно инсталира, бакарни заптивач формира микроконформну заптивку на површини прирубнице, ефикасно елиминишући путеве цурења чак и под јаким вибрацијама или термичким циклусима. У Нингбо Каките Сеалинг Материалс Цо., Лтд., наша фабрика је произвела преко 10 милиона бакарних заптивки за критичне примене широм света, а наша анализа кварова на терену потврђује да заптивке на бази бакра смањују безбедносне инциденте повезане са цурењем за више од 85 процената у поређењу са генеричким неметалним заптивкама.

Али који специфични механизми чине бакарне заптивке супериорнијим за заштиту особља и опреме? Одговор лежи у три кључна физичка понашања: пластични ток без фрагментације, отпорност на скокове притиска и предвидљиво понашање опуштања. Када се склоп прирубнице са вијцима затегне, заптивка од жареног бакра се пластично деформише, испуњавајући микроскопске неправилности на површини. За разлику од графита или ПТФЕ, бакар не "издува" када унутрашњи притисак нагло нагло расте, јер његова метална структура задржава кохезиону чврстоћу до тачке течења. Поред тога, власнички процес жарења наше фабрике производи конзистентну тврдоћу од 40 до 65 ХВ, обезбеђујући да се бакарни заптивач стисне довољно да заптива без преоптерећења прирубничких вијака. Овај чланак ће пружити детаљну инжењерску анализу о томе како бакарне заптивке побољшавају безбедност система, укључујући детаљне табеле параметара, поређења случајева у стварном свету и одговоре на уобичајена питања везана за безбедност. На крају ћете разумети зашто безбедносни инжењери и менаџери постројења доследно одређују бакарне заптивке за границе високог притиска.

Садржај

• 1. Зашто материјална својства бакра чине да је сама по себи безбеднија од меких заптивки?
• 2. Како бакарне заптивке спречавају издувавање под екстремним ударима притиска?
• 3. Који су критични технички параметри који дефинишу поуздану бакарну заптивку?
• 4. Како правилно жарење и завршна обрада површине могу да побољшају непропусност током времена?
• Често постављана питања (ФАК)
• Закључак

Зашто материјална својства бакра чине да је сама по себи безбеднија од меких заптивки?

Бакарне заптивке нису само метална верзија заптивки од влакана или еластомера; делују на сасвим другом физичком принципу. Безбедносна супериорност почиње изузетном комбинацијом савитљивости и затезне чврстоће бакра. Када се компримује унутар прирубничког споја, бакарни заптивач се подвргава контролисаној пластичној деформацији, у складу са неправилностима на површини прирубнице од 1 до 2 микрона. Међутим, за разлику од меких материјала (нпр. неазбестна влакна или ПТФЕ) који могу да тече прекомерно хладно или да се истискују у отвор цеви, бакар одржава дискретно чврсто тело. Ова карактеристика спречава два уобичајена начина квара: издувавање зазора екструзијом и цурење изазвано релаксацијом. Наша фабрика је тестирала бакарне заптивке упоредо са заптивкама од компримованих влакана под идентичним циклусима притиска (0 до 400 бара на 250°Ц). Заптивке од влакана су показале екструзију од 0,12 мм након 500 циклуса, што је довело до повећања стопе цурења са 10^-3 на 10^-1 мг/сец/м. Бакарне заптивке су показале нулту екструзију и стабилне стопе цурења испод 10^-4 мг/сец/м током 3000 циклуса.

Специфичне безбедносне предности које произилазе из својстава бакра:

• Висока топлотна проводљивост (приближно 385 В/мК):Бакарне заптивке брзо расипају топлоту са заптивног интерфејса, спречавајући локализовано прегревање које разграђује еластомере или изазива термичко разлагање неметалних заптивки. Ово смањује ризик од пожара у сервису угљоводоника.
• Отпорност на оксидацију на повишеној температури:Док бакар полако оксидира изнад 300°Ц, слој оксида је густ и приањајући, што заправо побољшава заптивање током времена. Насупрот томе, графитне заптивке могу електрохемијски кородирати у окружењима са кисеоником, што доводи до изненадног ослобађања гаса.
• Нема испарења испарљивих органских једињења (ВОЦ):За разлику од еластомерних заптивки које ослобађају испарљива једињења када се загревају, бакарне заптивке су 100 посто неорганске. Ово елиминише ризике од контаминације у прехрамбеној, фармацеутској и полупроводничкој индустрији.
• Предвидљиво понашање опуштања:Наша фабрика је направила релаксационе криве за бакарне заптивке под различитим температурама. Преостало оптерећење завртња након 10.000 сати на 400°Ц је и даље изнад 65 процената почетног оптерећења при монтажи, док ПТФЕ задржава мање од 20 процената. Веће задржано оптерећење значи трајну компресију и континуирану сигурност заптивања.

Поред тога, бакарне заптивке се у потпуности могу рециклирати без деградације перформанси, у складу са принципима циркуларне економије. Али што је још важније за сигурност: бакарни заптивач грациозно поквари. Ако се преоптерећује преко границе пројектовања, пластично се деформише и развија видљиву периферну „перају“ уместо да се ломи на комаде. Ово даје оператерима визуелно упозорење пре него што дође до катастрофалног цурења. Многе меке заптивке, с друге стране, могу развити унутрашње микропукотине које се шире без спољашњих знакова, што доводи до изненадног избијања. У Каките-у смо конструисали наше бакарне заптивке са отпорним напоном који је 30 процената већи од максималног радног притиска, пружајући додатну сигурносну маргину. Овај металуршки приступ учинио је бакарне заптивке пожељним избором за сервис водоника, парне водове у електранама и подморске посуде под притиском где је приступ за поправку ограничен. За било коју примену која укључује близину људи или осетљивост на животну средину, бакарни заптивачи представљају златни стандард за инхерентну безбедност.

Како бакарне заптивке спречавају издувавање под екстремним ударима притиска?

Пренапони притиска, такође познати као хидраулични удари или водени чекићи, стварају тренутне притиске који могу бити 2 до 5 пута већи од нормалног радног притиска. У таквим случајевима, заптивке доживљавају брзу аксијалну силу која покушава да одвоји прирубнице. Меке заптивке са малом снагом на смицање могу делимично екструдирати у зазор између површина прирубнице, стварајући пут цурења или катастрофално избацивање. Бакарне заптивке отпорне су на издувавање кроз комбинацију високе јачине течења и ефекта "самопокретања". Како унутрашњи притисак расте, бакарна заптивка доживљава повећано напрезање при сједењу јер притисак дјелује на унутрашњи пречник заптивача, гурајући га према ван према прирубницама. Ова јединствена карактеристика значи да правилно дизајнирана бакарна заптивка заправо чвршће заптива под условима пренапона, до тачке попуштања материјала. Наша фабрика је извршила тестове пуцања склопа прирубнице ДН100 класе 600: бакарна заптивка је одржавала чврсто заптивање све док унутрашњи притисак није достигао 1.480 бара (далеко изнад оцене прирубнице), док је стандардна спирално намотана заптивка почела да цури на 320 бара.

Механизми спречавања издувавања бакарних заптивки:

• Висока затезна чврстоћа (230 до 370 МПа у зависности од темперамента):Чак и на повишеним температурама, наше бакарне заптивке задржавају довољну чврстоћу да се одупру екструзији кроз отвор прирубнице. Максимални дозвољени зазор за бакарну заптивку дебљине 1,5 мм је 0,3 мм по АСМЕ ПЦЦ-1 Додатку Е; прекорачење овог ризика доводи до истискивања. Наша фабрика дизајнира бакарне заптивке са прецизном дебљином и тврдоћом која одговара завршној обради површине прирубнице, елиминишући ризик од екструзије.
• Радно очвршћавање током компресије:Када се у почетку заврти, бакарни заптивач се стврдне у близини својих површина, стварајући тврђи спољни слој који делује као препрека екструзији. Овај феномен је јединствен за металне заптивке и побољшава се са сваким циклусом притиска, повећавајући дугорочну сигурност.
• Без ефекта шарке:Код прирубница великог пречника (24 инча или више), мекане заптивке могу да се „закаче“ или да се љуљају због варијација оптерећења вијака, стварајући тренутни зазор током прелазних притисака. Бакарне заптивке, будући да су круте и уједначене, одржавају пун ободни контакт без обзира на мање недоследности оптерећења вијака.

Пример из стварног света из евиденције консултација наше фабрике: хемијска фабрика у Тексасу је искусила поновљене кварове на ПТФЕ заптивке омотача на линији безводног амонијака од 6 инча. Скокови притиска током покретања пумпе достигли су 580 пси, премашујући оцену од 450 пси за ПТФЕ заптивке. Након преласка на наше заптивке од жареног бакра (дебљине 2,0 мм, тврдоћа 65 ХВ), фабрика је забележила нула цурења или издувавања током две године, упркос већим пренапонским притисцима до 620 пси. Бакарне заптивке су такође елиминисале потребу за реторкуингом након термичких циклуса, што представља велику опасност по безбедност јер реторкуивање врућих вијака ризикује повреде оператера.Нингбо Каките Сеалинг Материалс Цо., Лтд.препоручује бакарне заптивке за било који клипни компресор или потисне линије пумпе са позитивним померањем, где пулсирајући проток ствара континуиране скокове притиска. Отпорност на замор бакра под цикличним оптерећењем (обично преко 10^7 циклуса) далеко премашује отпор композитних материјала, обезбеђујући деценије безбедан рад без непланираног одржавања. На крају крајева, способност бакарних заптивки за спречавање издувавања директно доводи до смањења ризика од запаљивих или токсичних испуштања, штитећи и особље и имовину постројења.

Који су критични технички параметри који дефинишу поуздану бакарну заптивку?

Не раде све бакарне заптивке подједнако. Да би се осигурала сигурност у индустријским системима под притиском, инжењери морају специфицирати бакарни заптивач са прецизно контролисаним параметрима. Наша фабрика у Нингбо Каките Сеалинг Материалс Цо., Лтд. развила је строг систем квалитета који прати пет кључних параметара, од којих сваки директно утиче на поузданост заптивања и спречавање кварова. Испод је технички преглед ових параметара и њихових безбедносних импликација.

Поред ових стандардних параметара, наша фабрика наглашава контролу величине зрна. Бакарне заптивке са просечном величином зрна од 30 до 60 микрона обезбеђују оптималну дуктилност без жртвовања чврстоће. Величине зрна испод 20 микрона доводе до прекомерног очвршћавања током компресије, док зрна изнад 100 микрона изазивају неравномерну деформацију. Користимо дифракцију повратног расејања електрона (ЕБСД) да бисмо проверили униформност зрна. Поред тога, геометрија бакарне заптивке мора да одговара типу прирубнице: прирубнице са подигнутом површином захтевају заптивке са целом површином или прстенасте заптивке, док РТЈ (прстенасти спој) прирубнице користе бакарне прстенове осмоугаоног или овалног пресека. Наши бакарни заптивачи се производе са прецизним утиснутим или ЦНЦ токованим профилима, обезбеђујући савршено пристајање без ивица које би могле да изгребу површине прирубнице.

Још један кључни параметар који се често занемарује је заостало мазиво или површинска контаминација. Наша фабрика чисти сваку бакарну заптивку у ултразвучном купатилу са инхибираним алкалним раствором, а затим пасивира да би спречила оксидацију пре паковања. Било које заостало уље може да се карбонизира на високој температури, стварајући пут цурења или чак опасност од пожара у сервису кисеоника. Такође нудимо посребрене или калајисане бакарне заптивке за повећану отпорност на корозију у морским или киселим гасовима. Дебљина превлаке се контролише на 5 до 8 микрона, довољно танка да не утиче на тврдоћу, али довољна да заштити основни бакар. Одређивањем бакарне заптивке са потпуним следљивим параметрима од реномираног произвођача као што је Нингбо Каките Сеалинг Материалс Цо., Лтд., безбедносни инжењери елиминишу непознате варијабле које доводе до квара заптивача. Свака серија наших бакарних заптивки је праћена сертификатом усаглашености укључујући стварне тестне вредности за тврдоћу, дебљину и завршну обраду површине, што омогућава потпуну следљивост материјала захтевану АСМЕ и АПИ стандардима.

Како правилно жарење и завршна обрада површине могу да побољшају непропусност током времена?

Чак и бакар највише чистоће неће успети ако се неправилно жари или ако заптивне површине нису правилно припремљене. Два фактора доминирају дугорочном непропусношћу бакарних заптивки: циклус жарења који одређује тврдоћу материјала и понашање опуштања, и завршна обрада површине прирубнице која је у интеракцији са заптивком. Наша фабрика је развила прецизно контролисан процес жарења који се изводи у пећи на вакуум или инертни гас како би се спречила оксидација. Бакарне заптивке се загревају на 550°Ц до 650°Ц (у зависности од дебљине) брзином од 10°Ц у минути, држе 30 до 60 минута, а затим се полако хладе на мање од 20°Ц на сат. Ово производи потпуно рекристализовану микроструктуру без стреса. Насупрот томе, лоше жарене бакарне заптивке (било преко жарене или недовољно жарене) показују неконзистентно понашање компресије: прекомерно жарење изазива претерану мекоћу и екструзију; под жарењем доводи до недовољне усаглашености и високе стопе цурења.

Ево како правилно жарење и завршна обрада функционишу заједно како би се обезбедило деценије сигурно заптивање:

• Минимизирање опуштања стреса:Исправно жарене бакарне заптивке показују само 5 до 8 процената опуштања у оптерећењу вијака током 10.000 сати на 300°Ц. Лоше жарене заптивке могу показати 25 посто опуштања, што доводи до лабавих прирубница и емисија.
• Утицај завршне обраде површине прирубнице (Ра):За бакарне заптивке, идеална храпавост површине прирубнице је 1,6 до 3,2 микрона Ра (концентрични или спирални назубљени). Грубље површине захтевају већу тврдоћу заптивача да би се избегло уграђивање; глатке површине ризикују недовољно трење и бочно померање под термичким циклусом. Наша фабрика обезбеђује водиче за припрему прирубница уз сваку наруџбу бакарних заптивача.
• Механизам за микро заптивање:Под компресијом, меки жарени бакар тече у назубљене прирубнице, стварајући низ микро лавирината који блокирају молекуларни проток гасова. Овај ефекат "квашења" се побољшава са сваким термичким циклусом јер се бакар полако прилагођава покретима прирубнице.

Дугорочна студија коју је спровела наша фабрика на парном колектору на 250°Ц и притиску од 20 бара упоређивала је бакарне заптивке жарене помоћу нашег власничког циклуса са генеричким бакарним заптивкама „како је примљено“. После две године непрекидног рада, правилно жарене бакарне заптивке нису показале мерљиво цурење (детектовано хелијум масени спектрометар < 10^-6 мбар л/с). Генеричке бакарне заптивке су показивале мање сузе након 8 месеци, што је захтевало реторквију која је пореметила рад фабрике. Штавише, наше бакарне заптивке се испоручују са слојем од микрокристалног воска који штити од оксидације током складиштења, али овај восак је дизајниран да потпуно испари на 150°Ц, остављајући чисту површину за заптивање. Контаминација услед неправилног складиштења или руковања је водећи узрок почетног цурења, због чега наша фабрика појединачно вакуумски заптива сваку бакарну заптивку пакетом средства за сушење.

За системе са критичним притиском препоручујемо поступак затезања у два корака: почетни обртни момент до 50 процената циља, након чега следи други пролаз до 100 процената након 10 до 15 минута, омогућавајући бакру да пузи и прерасподели напон. Ова пракса, у комбинацији са одговарајућим жарењем и завршном обрадом површине, резултира бакарном заптивком која остаје непропусна чак и након хиљада термичких циклуса од амбијенталне до радне температуре. Нингбо Каките Сеалинг Материалс Цо., Лтд. такође нуди услугу са додатном вредношћу: преглед прирубница на лицу места и консултације о избору заптивки. Наши инжењери користе реплику траке и профилометре за мерење храпавости прирубнице, а затим одређују оптималну тврдоћу и дебљину бакарног заптивача за тај специфични спој. Овај прилагођени приступ осигурава максималну сигурност и елиминише нагађања која доводе до квара заптивача. Улагање у правилно жарене бакарне заптивке са сертификованом завршном обрадом површине није трошак – то је стратегија за смањење ризика која штити животе и капитална средства.

Често постављана питања (ФАК)

Питање 1: Како бакарни заптивачи подносе брзи термички циклус (нпр. од 20°Ц до 500°Ц у року од неколико минута) без цурења?

Одговор: Бакар има коефицијент термичке експанзије (ЦТЕ) од приближно 17 ппм/°Ц, што је веома близу прирубница од угљеничног челика (12 до 14 ппм/°Ц). Ово ЦТЕ подударање минимизира диференцијалне напоне експанзије током термичких прелазних стања. Поред тога, жарени бакарни заптивач одржава довољну дуктилност да прилагоди преосталу разлику кроз микропластичну деформацију. Наша фабрика је тестирала бакарне заптивке кроз 500 циклуса термичког удара од 20°Ц до 450°Ц (брзина загревања 50°Ц/мин, принудно хлађење ваздухом). Брзина цурења је остала испод 10^-4 мбар л/с током читавог периода, док су графитне заптивке почеле да цуре након 80 циклуса због деламинације. За примене са тешким термичким циклусом, препоручујемо дебље бакарне заптивке (2,5 до 3,0 мм) да би се обезбедила прикладнија запремина материјала.

Питање 2: Да ли се бакарне заптивке могу безбедно поново користити у системима под притиском?

Одговор: Наша фабрика не препоручује поновну употребу бакарних заптивки у системима критичног притиска осим ако се не подвргну потпуном поновном жарењу и инспекцији. Током почетне компресије, бакар се стврдне, смањујући његову способност да се прилагоди неправилностима прирубница на другом склопу. Међутим, за некритичне апликације ниског притиска (испод 10 бара), неки оператери поново користе бакарне заптивке након визуелног прегледа на пукотине или озбиљно удубљење. Ако је неопходна поновна употреба, бакарни заптивач мора бити поново жарен на 550°Ц током 30 минута у инертној атмосфери да би се повратила првобитна тврдоћа. Нингбо Каките Сеалинг Материалс Цо., Лтд. саветује да безбедносни ризик и потенцијалне последице цурења скоро увек оправдавају употребу нове бакарне заптивке, која је исплатива у поређењу са затварањем постројења због цурења.

Питање 3: Који су начини квара специфични за бакарне заптивке у оксидирајућим срединама на високим температурама?

Одговор: Изнад 300°Ц, бакар полако формира слој бакарног оксида (ЦуО и Цу2О). Овај оксид је крхак и може се љуштити ако се заптивка поремети након хлађења, потенцијално стварајући путеве цурења. Међутим, стопа оксидације је ниска (продор око 0,1 мм годишње на 500°Ц у ваздуху). Наша фабрика то ублажава тако што снабдева бакарне заптивке са танким премазом од никла за непрекидан рад изнад 400°Ц, спречавајући стварање оксида уз одржавање заптивних својстава. Још један ретки квар је кртост водоником у раду водоника под високим притиском изнад 200°Ц; за такве случајеве наводимо бакар без кисеоника (Ц10200) који садржи мање од 0,001 процента кисеоника, елиминишући унутрашњу оксидациону реакцију која изазива кртост.

Питање 4: Како дебљина бакарне заптивке утиче на безбедност у системима под притиском са ротацијом прирубнице?

Одговор: Дебљи бакарни заптивачи (нпр. 3,0 мм) обезбеђују већу усклађеност и толеришу веће несавршености површине прирубнице, али такође повећавају растојање прирубнице, што може повећати напон савијања на вијцима и може подстаћи ротацију прирубнице под високим унутрашњим притиском. За безбедан рад, наша фабрика препоручује дебљину бакарне заптивке од 1,5 мм до 2,0 мм за класе прирубница од 150 до 600 и 2,0 мм до 2,5 мм за класе 900 и више. Изводимо ФЕА симулације да бисмо потврдили да изабрана дебљина бакарне заптивке неће изазвати прекомерну ротацију прирубнице (ограничено на 0,1 степен) која би могла да растерети заптивку на спољашњем пречнику. Увек се консултујте са нашим инжењерским тимом пре него што замените дебљину различиту од првобитно назначене.

Питање 5: Које сертификате квалитета обезбеђује Нингбо Каките Сеалинг Материалс Цо., Лтд. за бакарне заптивке које се користе у нуклеарним или приобалним безбедносним системима?

Одговор: Наша фабрика има ИСО 9001:2015 као основну линију, плус специфичне сертификате укључујући ТУВ за опрему под притиском (ПЕД 2014/68/ЕУ), АПИ 607 за испитивање безбедне од пожара и ДНВ ГЛ за поморску примену. За бакарне заптивке нуклеарног квалитета, обезбеђујемо потпуну следљивост материјала до топлотног броја, са сертификованим извештајима о испитивању хемијског састава (помоћу оптичке емисионе спектрометрије), затезне чврстоће, профила тврдоће и мерења величине зрна према АСТМ Е112. Свака серија бакарних заптивача је тестирана под притиском на бази узорка до 1,5 пута максималног номиналног притиска. Такође нудимо инспекцију треће стране од стране СГС-а или Буреау Веритас-а на захтев. Ови сертификати обезбеђују да наше бакарне заптивке испуњавају најстроже безбедносне стандарде широм света.

Закључак: Дајте приоритет безбедности са прецизно пројектованим бакарним заптивкама

Индустријски системи под притиском захтевају решења за заптивање која не доводе до компромиса под екстремним стресом. Бакарне заптивке, када су произведене са правилним жарењем, прецизном контролом димензија и усклађене са условима прирубнице, обезбеђују неупоредиву комбинацију отпорности на издувавање, термичке стабилности и дуготрајне непропусности. У овом чланку смо демонстрирали како јединствена својства материјала бакра спречавају катастрофалне кварове, како одговарајући технички параметри елиминишу скривене ризике и како жарење и површинска обрада директно повећавају сигурност система. У компанији Нингбо Каките Сеалинг Материалс Цо., Лтд., наша фабрика је деценијама посветила усавршавању производње бакарних заптивача, при чему је свака серија тестирана како би се потврдиле њене безбедносне критичне карактеристике.

Не препуштајте свој интегритет границе притиска случају. Контактирајте наш инжењерски тим данас за свеобухватне консултације о избору заптивача. Наведите свој радни притисак, температуру, компатибилност течности и детаље о прирубници, а ми ћемо препоручити оптималну спецификацију бакарног заптивача заједно са сертификацијом. Нудимо комплете узорака за тестирање, брзу обраду прилагођених величина и глобалну испоруку.Затражите понуду или ревизију безбедности вашег тренутног система заптивања у Нингбо Каките Сеалинг Материалс Цо., Лтд. – јер када притисак порасте, потребна вам је заптивка којој можете веровати.Позовите нас или нам пошаљите емаил садада бисте обезбедили безбедност и оперативну поузданост вашег постројења.
